重荷重用ウレタンゴム駆動輪

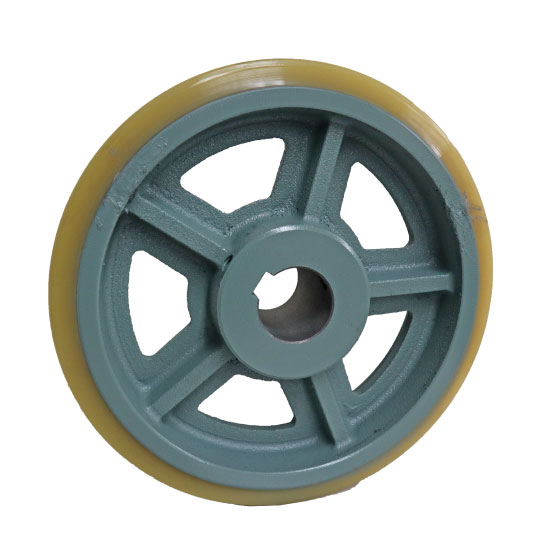

商品画像
寸法図

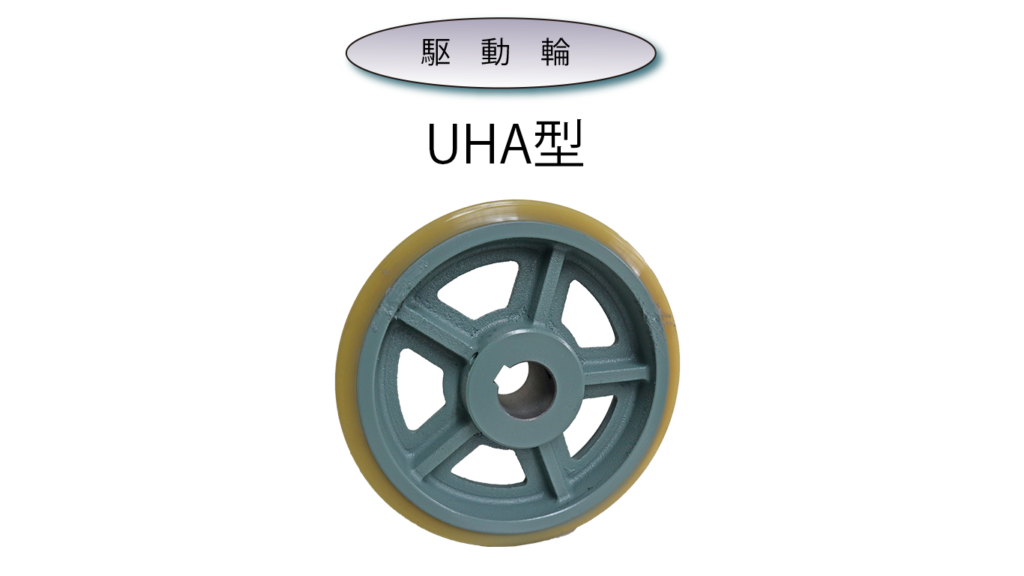

重荷重用ウレタンゴム駆動輪（ＵＨＡ型）

鋳物芯の重荷重用ゴム車輪、ベアリング入タイプです。
軸径、キー加工はご希望に応じて製作可能です。（キー加工なし、穴なし仕様も可能です。）
穴公差をご指定下さい。
タップ加工が可能です。タップの種類、箇所、角度をご指定下さい。
ボス巾加工が可能です。ご希望の場合はボス巾をご指定下さい。（表の標準ボス巾から車輪幅まで）
他に様々な加工が可能です。お気軽にご相談ください。
基本は加工しやすいFC200の芯金を使用します。
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 タイヤ巾
W		 ボス巾
W1		 標準軸径
d		 キー溝
bxt		 リム径
D1		 ボス径
D2		 アーム数
UHA100x50 100 330 51 54 20 6×2.8 80 59 ベタ
UHA100x65 100 380 64 70 20 6×2.8 80 59 ベタ
UHA130x50 130 380 51 54 20 6×2.8 110 60 ベタ
UHA130x65 130 450 64 70 20 6×2.8 110 60 ベタ
UHA150x50 150 430 51 57 25 8×3.3 128 61 ベタ
UHA150x65 150 560 64 70 25 8×3.3 128 65 ベタ
UHA150x75 150 670 76 82 25 8×3.3 128 71 ベタ
UHA150x100 150 870 102 108 30 8×3.3 128 75 ベタ
UHA180x50 180 480 51 57 25 8×3.3 155 67 4
UHA180x65 180 620 64 70 25 8×3.3 155 67 4
UHA180x75 180 750 76 82 25 8×3.3 155 68 4
UHA200x50 200 530 51 57 25 8×3.3 176 67 ベタ
UHA200x65 200 680 64 70 25 8×3.3 176 69 4
UHA200x75 200 790 76 82 25 8×3.3 176 68 4
UHA200x90 200 900 89 95 30 8×3.3 176 81 4
UHA250x65 250 830 64 70 25 8×3.3 220 83 5
UHA250x75 250 1000 76 82 30 8×3.3 220 84 5
UHA250x90 250 1250 89 102 30 8×3.3 220 83 5
UHA250x100 250 1400 102 114 40 12×3.3 220 96 5
UHA250x125 250 1600 125 133 50 14×3.8 220 108 5
UHA300x65 300 980 64 82 30 8×3.3 260 85 5
UHA300x75 300 1130 76 82 30 8×3.3 260 85 5
UHA300x90 300 1350 89 99 30 8×3.3 260 85 5
UHA300x100 300 1500 102 114 30 8×3.3 260 96 5
UHA300x130 300 2000 125 133 50 14×3.8 260 108 5
UHA300x150 300 2500 150 160 50 14×3.8 260 110 5
UHA360x90 360 1400 89 102 35 10×3.3 320 96 5
UHA410x75 410 1300 76 89 40 12×3.3 360 112 5
UHA410x100 410 2000 102 133 50 14×3.8 360 132 5
UHA410x130 410 2400 127 133 50 14×3.8 356 128 5
UHA460x100 460 2200 102 133 50 14×3.8 410 130 5
UHA460x130 460 2700 127 133 60 18×4.4 407 150 5
UHA500x75 500 1800 76 95 35 10×3.3 432 111 5
UHA500x100 500 2600 102 133 50 14×3.8 432 127 5
UHA500x130 500 3500 127 133 50 14×3.8 432 129 5
UHA500x150 500 4500 150 160 50 14×3.8 432 133 5
