タイヤ用ハブ

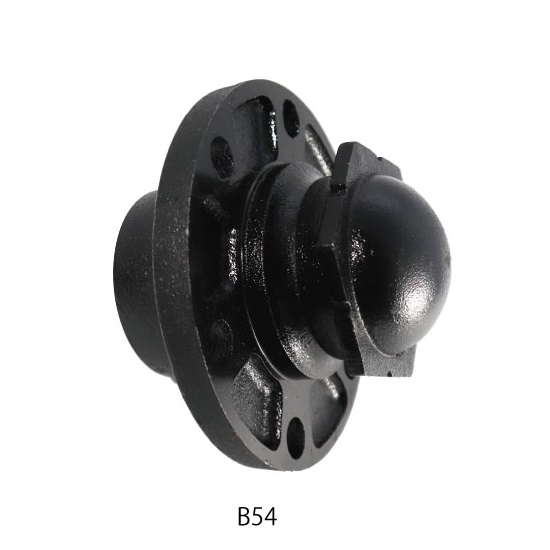

★製品画像
★寸法図
単位(mm)
ハブ呼称 使用ベアリング
軸d1~d2
ボス巾
W
ベアリング
外々a
ハブ
内径Ox外径P
センター キャップ 適用タイヤ
ホイル厚 A B C1 C2
A44 6304~6304
20φ~20φ
75.6 56.6 70φx88 3.2 37.8 37.8 Pフタ Pフタ
(*1)
UC3.00-4 UC3.50-5
ID3.50-5 AL10x3.00-5
A55 6205~6205
25φ~25φ
75.6 56.6 70φx88 3.2 37.8 37.8 UC3.00-5 UC3.50-5
ID3.50-5
A54 6304~6205
20φ~25φ
75.6 56.6 70φx88 3.2 37.8 37.8 UC3.00-5 UC3.50-5
ID3.50-5
B44 6304~6304
20φ~20φ
95 79 70φx88 3.2 47.8 47.2 UC3.00-5 UC3.50-5
ID3.50-5
B55 6205~6205
25φ~25φ
95 79 70φx88 3.2 47.8 47.2 UC3.00-5 UC3.50-5
ID3.50-5
B54 6304~6205
20φ~25φ
95 79 70φx88 3.2 47.8 47.2 UC3.00-5 UC3.50-5
ID3.50-5
C 6204~6206
20φ~30φ
80 76 80φx120 3.2 59.2 20.8 なし キャップ HC4.00-8-4P
HC4.00-8-6P

UC4.00-8 ID4.00-8 HC5.00-9
D 6205~6207
25φ~35φ
112 89.5 80φx120 3.2
4.5
48.2
49.5
63.8
62.5
オイルシール キャップ ID4.00-8 ID5.00-8 UC4.00-8
UC5.00-8 UC5.00-9
DT 30205~30207
25φ~35φ
112 92 80φx120 3.2
4.5
48.2
49.5
63.8
62.5
オイルシール キャップ ID4.00-8 ID5.00-8 ID6.00-9
UC4.00-8 UC5.00-8 UC5.00-9
E 6205~6205
25φ~25φ
110 94 80φx120 4.5 60.5 49.5 Pフタ Pフタ
(*1)
ID4.00-8 ID5.00-8 UC4.00-8
HC4.00-8-4P
HC4.00-8-6P
F 30206~30209
30φ~45φ
100 76 93φx140 4.5
6
59.5
61.0
40.5
39.0
オイルシール キャップ UC6.00-9
UC6.50-10 ID6.50-10
G 6206~6208
30φ~40φ
104 90 80φx120 4.5 68.5 35.5 オイルシール キャップ UC5.00-8 UC5.00-9
ID5.00-9 UC6.00-9
H 30208~30211
40φ~55φ
130 102.5 140φx180 6 66 44 オイルシール キャップ UC6.50-10
L 30212~30214
60φ~70φ
145 114 150φx200 6 77 68 オイルシール キャップ UC7.00-12 UC8.25-12
ID7.00-12 UC8.25-12

太字は標準取付タイヤです。

(*1)オプションでキャップ取付が可能です。



ハブ付空気入タイヤはこちら

ハブ付ユニークタイヤはこちら
