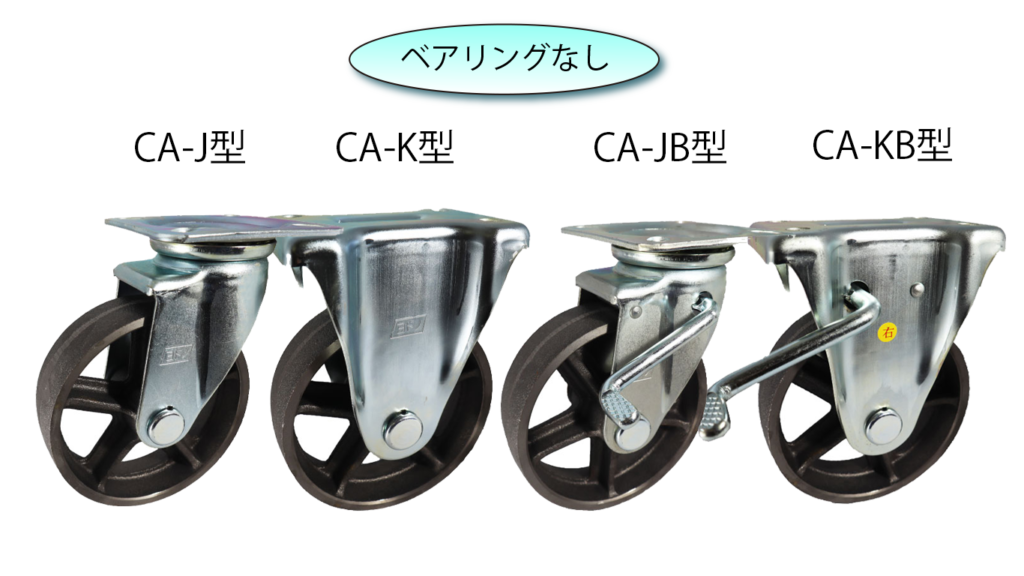

中荷重用鋳鉄車輪付プレス製キャスター

    • 中荷重用プレス製キャスターです。
    • ベアリングなし、鋳鉄車輪付です。
    • 車輪のみの場合はプレス金具用ＣＡとご指定下さい（ＣＡ標準型とは仕様が異なります）。

鋳鉄車輪付自在車（ＣＡーＪ型）

★製品画像（ＣＡ－Ｊ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
CA-J75 75 120 101 31 82×82 63×63 2.4 9.5 22 0.9
CA-J100 100 180 144 35 95×95 71×71 3.3 11.0 35 1.6
CA-J130 130 250 177 42 108×108 80×80 4.0 11.0 40 2.8
CA-J150 150 300 198 45 120×120 90×90 4.0 11.0 45 3.6
CA-J180 180 420 240 45 140×140 112×112 4.0 11.5 58 4.7
CA-J200 200 420 250 45 140×140 112×112 4.0 11.5 58 5.2
CA-J250 250 550 305 51 160×160 125×125 4.0 14.0 71 8.8

鋳鉄車輪付固定車（ＣＡーＫ型）

★製品画像（ＣＡ－Ｋ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
CA-K75 75 120 101 31 91×68 63×40 2.3 9.5 0.7
CA-K100 100 180 144 35 115×80 80×45 2.6 10.5 1.3
CA-K130 130 250 177 42 137×93 100×56 2.6 11.0 2.5
CA-K150 150 300 198 45 137×93 100×56 3.2 11.0 3.2
CA-K180 180 420 240 45 151×102 112×63 4.5 11.5 3.8
CA-K200 200 420 250 45 151×102 112×63 4.5 11.5 4.4
CA-K250 250 550 305 51 200×140 140×80 4.5 14.0 7.9

鋳鉄車輪付自在車ストッパー付（ＣＡーＪＢ型）

★製品画像（ＣＡ－ＪＢ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
kg		 車輪取付
高さ　H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
CA-JB75 75 120 101 32 82×82 63×63 2.4 9.5 22 1.0
CA-JB100 100 180 144 35 95×95 71×71 3.3 11.0 35 1.7
CA-JB130 130 250 177 42 108×108 80×80 4.0 11.0 40 3.1
CA-JB150 150 300 198 45 120×120 90×90 4.0 11.0 45 3.8
CA-JB200 200 420 250 45 140×140 112×112 4.1 11.5 58 5.6
CA-JB250 250 550 305 51 160×160 125×125 4.1 14.0 71 9.2
※１００～２００φは左ストッパーもございます。

鋳鉄車輪付固定車ストッパー付（ＣＡーＫＢ型）

★製品画像（ＣＡ－ＫＢ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ　H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
CA-KB75 75 120 101 32 91×68 63×40 2.3 9.5 0.8
CA-KB100 100 180 144 35 115×80 80×45 2.6 10.5 1.5
CA-KB130 130 250 177 42 137×93 100×56 2.6 11.0 2.7
CA-KB150 150 300 198 45 137×93 100×56 3.2 11.0 3.4
CA-KB200 200 420 250 45 151×102 112×63 4.5 11.5 4.6

固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。

ベアリング入タイプはこちら

ＦＣＤ金具付はこちら
