中荷重用キャスタージェンゴム車輪付

  • ＦＣＤ金具、ＦＣＤ芯の中荷重用ジェンゴム車輪付きキャスターです。
  • ベアリング入です。

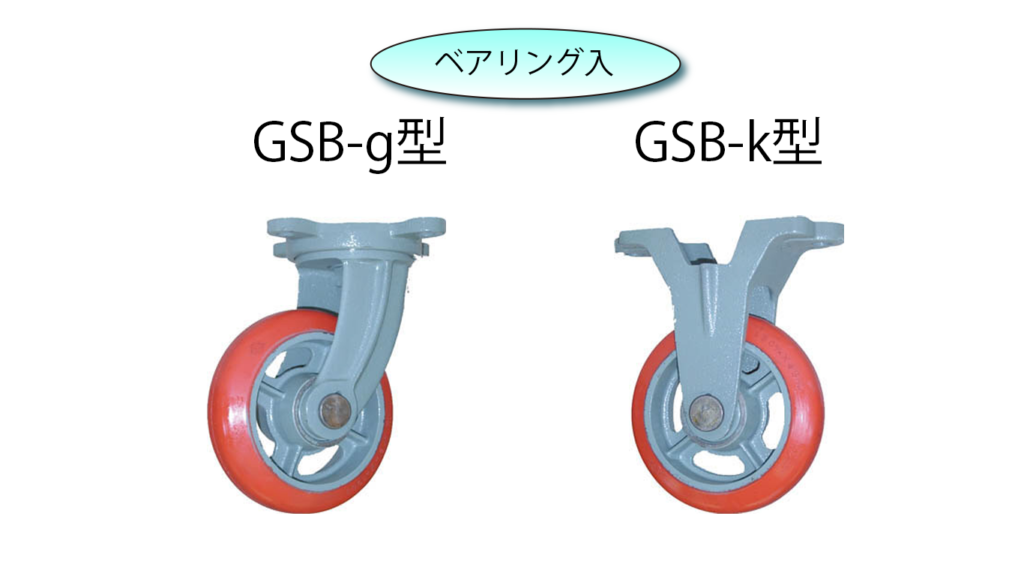

ジェンゴム車輪付自在車（ＧＳＢ－ｇ型）

★製品画像（ＧＳＢ－ｇ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付高さ
H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
GSB-g75 75 100 122 32 85×85 62×62 6.5 10 25 1.2
GSB-g100 100 130 145 35 107×107 80×80 7.5 11 30 1.9
GSB-g130 130 180 178 42 122×122 95×95 7.5 13 40 3.5
GSB-g150 150 200 210 45 126×126 100×100 8.5 13 45 3.9
GSB-g180 180 230 230 45 137×137 102×102 9.0 13 45 4.7
GSB-g200 200 260 255 45 145×145 112×112 9.0 13 50 5.5
GSB-g250 250 320 315 51 177×177 140×140 11.0 15 65 8.9
GSB-g300 300 360 360 51 187×187 150×150 12.5 15 105 12.3

ジェンゴム車輪付固定車（ＧＳＢ－ｋ型）

★製品画像（ＧＳＢ－ｋ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付高さ
H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
GSB-k75 75 100 122 32 125×55 103 7.5 10 1.0
GSB-k100 100 130 145 35 130×65 102 12.0 11 1.6
GSB-k130 130 180 178 42 155×75 128 12.0 13 2.6
GSB-k150 150 200 210 45 183×75 150 12.0 13 3.3
GSB-k180 180 230 230 45 205×82 162 12.0 14 4.2
GSB-k200 200 260 255 45 208×85 165 13.0 14 4.5
GSB-k250 250 320 315 51 208×93 168 13.5 15 6.6
GSB-k300 300 360 360 51 210×95 175 13.5 15 9.1
