中荷重用ジェンゴム車輪

商品画像

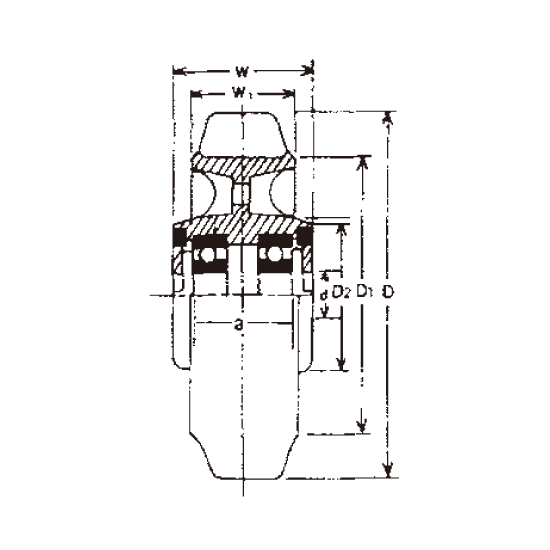

寸法図

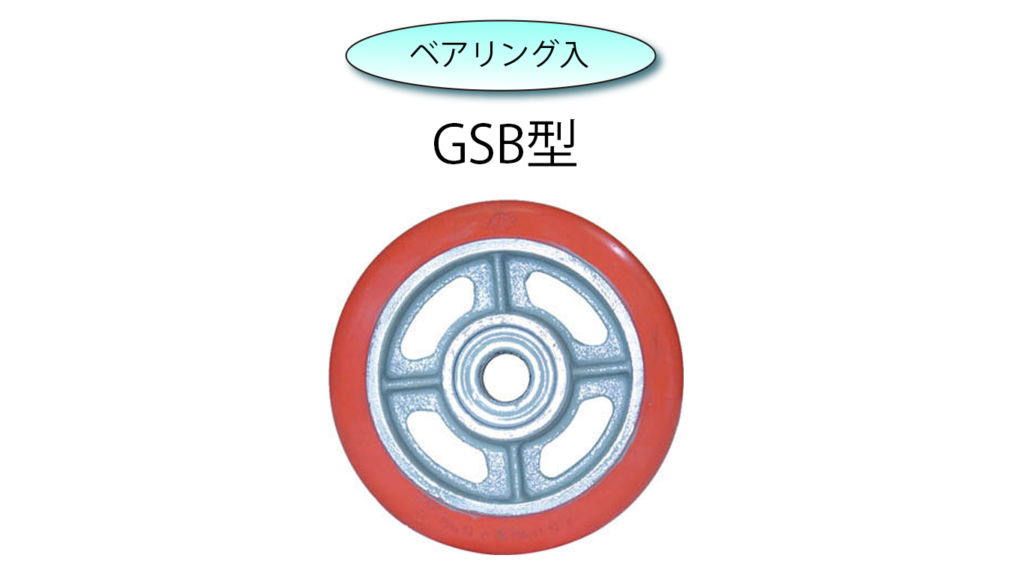

中荷重用ジェンゴム車輪(GSB型)

鋳物芯の中荷重用ゴム車輪、ベアリング入タイプです。
耐油性、耐熱性仕様もございます。
単位:mm
品名 車輪外形
D
許容荷重
kg
タイヤ巾
W1
ボス巾
W
軸径
d
ベアリング リム径

D1

ボス径

D2

ベアリング当り
a
アーム数 単重量
(kg)
GSB75 75 100 32 38 10 6200 51 40 26 ベタ 0.5
GSB100 100 130 35 42 12 6201 67 42 30 ベタ 0.8
GSB130 130 180 42 51 20 6204 100 58 35 ベタ 1.5
GSB150 150 200 45 57 20 6204 114 57 41 4 1.8
GSB180 180 230 45 57 20 6204 143 58 41 4 2.1
GSB200 200 260 45 57 20 6204 165 59 41 4 2.3
GSB200
(25φ)
200 260 45 57 250 6205 165 63 41 4 2.8
GSB230 230 290 51 63 25 6205 191 63 47 5 3.6
GSB250 250 320 51 63 25 6205 210 64 47 5 4.0
GSB280 280 350 51 63 25 6205 229 65 47 5 4.7
GSB300 300 360 51 70 30 6206 254 76 52 5 5.6
GSB360 360 390 51 64 30 6206 292 80 46 5 6.2
GSB410 410 430 51 67 30 6206 343 82 49 5 10.5
GSB460 460 550 57 83 30 6206 400 83 65 5 15.5
