製作例(USA200 30φH7 キー8×3.3)
寸法図

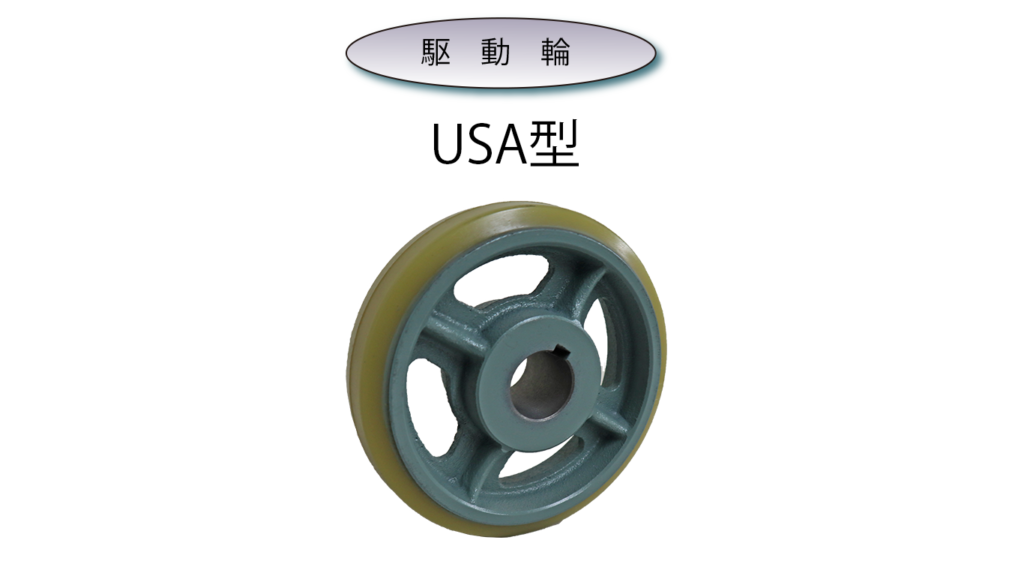

中荷重用ウレタン駆動輪（ＵＳＡ型）
鋳物芯の中荷重用ウレタン駆動輪です。
穴径、キー加工はご希望に応じて製作可能です。（キー加工なし、穴なし仕様も可能です。）
穴公差をご指定下さい。
タップ加工が可能です。タップの種類、箇所、角度をご指定下さい。
ボス巾加工が可能です。ご希望の場合はボス巾をご指定下さい。（表の標準ボス巾から車輪幅まで）
他に様々な加工が可能です。お気軽にご相談ください。
基本は加工しやすいFC200の芯金を使用します。
お見積もり、ご注文の際は製品名、軸径、穴公差、キー溝をご指定下さい。
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
タイヤ巾 W |
ボス巾 W1 |
標準軸径 d |
キー溝 bxt |
リム径 D1 |
ボス径 D2 |
アーム数 |
| USA100 | 100 | 210 | 32 | 41 | 20 | 6×2.8 | 80 | 43 | ベタ |
| USA130 | 130 | 300 | 38 | 51 | 20 | 6×2.8 | 110 | 60 | 4 |
| USA150 | 150 | 350 | 38 | 57 | 20 | 6×2.8 | 130 | 60 | 4 |
| USA180 | 180 | 430 | 42 | 57 | 20 | 6×2.8 | 160 | 60 | 4 |
| USA200 | 200 | 500 | 42 | 57 | 20 | 6×2.8 | 180 | 63 | 4 |
| USA230 | 230 | 600 | 45 | 64 | 25 | 8×3.3 | 210 | 67 | 5 |
| USA250 | 250 | 650 | 45 | 64 | 25 | 8×3.3 | 230 | 70 | 5 |
| USA300 | 300 | 750 | 50 | 70 | 30 | 8×3.3 | 280 | 85 | 5 |
| USA360 | 360 | 800 | 50 | 64 | 30 | 8×3.3 | 325 | 85 | 5 |
| USA410 | 410 | 850 | 50 | 67 | 30 | 8×3.3 | 375 | 86 | 5 |
