中荷重用ウレタン車輪

商品画像
寸法図

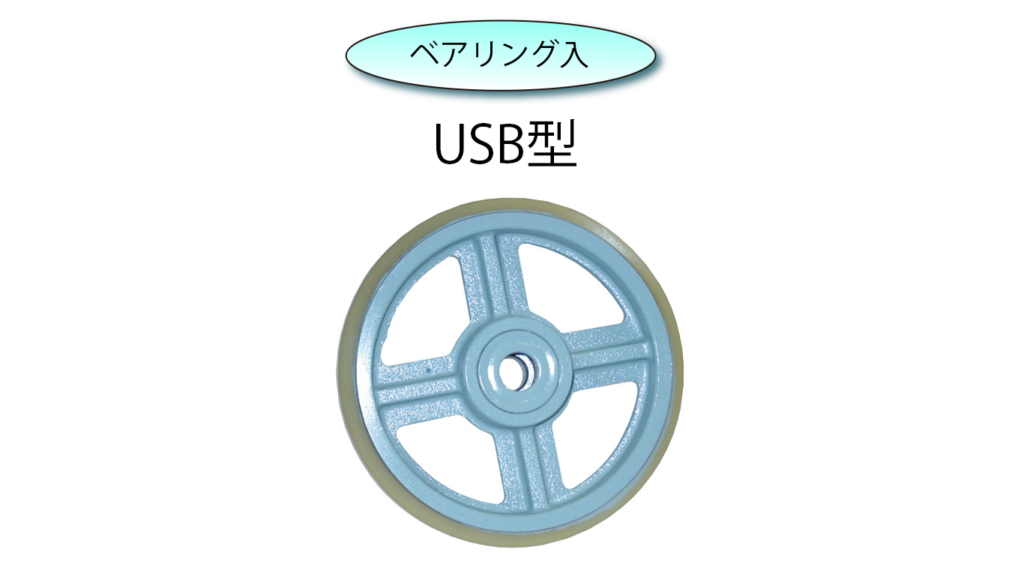

中荷重用ウレタン車輪(USB型)

鋳物芯の中荷重用ウレタン車輪、ベアリング入タイプです。
単位:mm
品名 車輪外径
D
許容荷重
(kg)
タイヤ巾
W
ボス巾
W1
軸径
d
ベアリング リム径
D1
ボス径
D2
ベアリング当り
a
アーム数 製品重量
(kg)
USB75 75 160 32 38 10 6200 59 40 26 ベタ 0.6
USB100 100 210 32 41 12 6201 80 43 29 ベタ 0.9
USB130 130 300 38 51 20 6204 110 60 35 4 1.6
USB150 150 350 38 57 20 6204 130 60 41 4 1.9
USB180 180 430 42 57 20 6204 160 60 41 4 2.6
USB200 200 500 42 57 20 6204 180 63 41 4 3.4
USB230 230 600 45 64 25 6205 210 67 48 5 4.4
USB250 250 650 45 64 25 6205 230 70 48 5 5.3
USB300 300 750 50 70 30 6206 280 85 52 5 8.2
USB360 360 800 50 64 30 6206 325 85 46 5 11.0
USB410 410 850 50 67 30 6206 375 86 49 5 12.8
USB460 460 900 57 83 30 6206 400 83 65 5 15.5
