重荷重用ゴム駆動輪

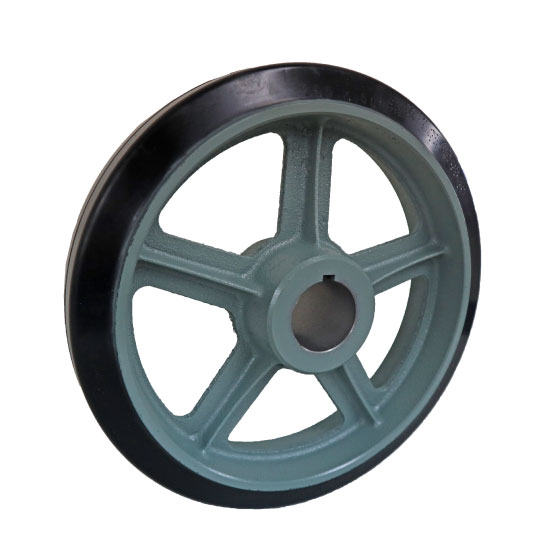

製作例(HA300x100 30φH7 キー8×3.3)
寸法図

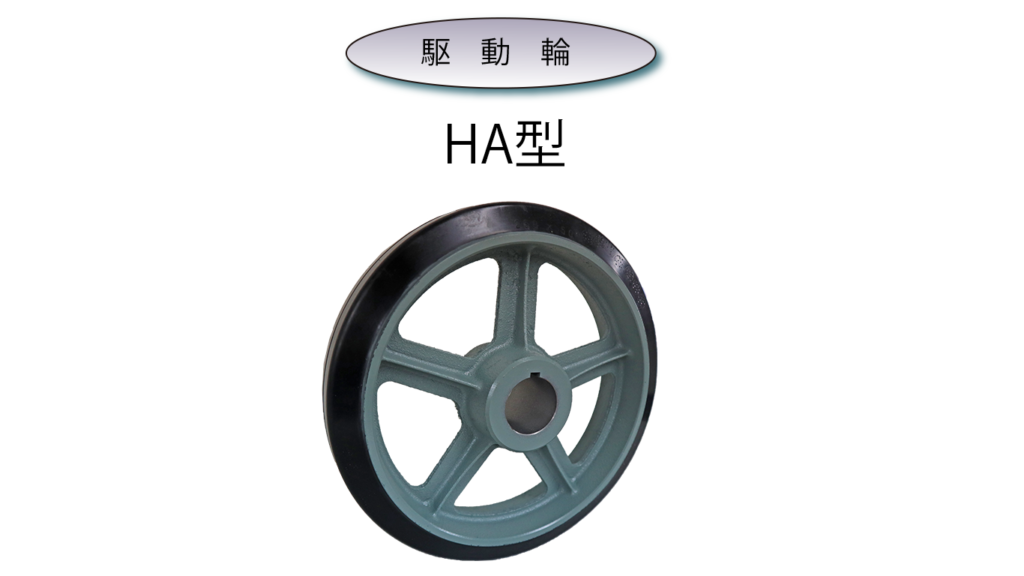

重荷重用ゴム駆動輪(HA型)

鋳物芯の重荷重用ゴム車輪です。
穴径、キー加工はご希望に応じて製作可能です。(キー加工なし、穴なし仕様も可能です。)
穴公差をご指定下さい。
タップ加工が可能です。タップの種類、箇所、角度をご指定下さい。
ボス巾加工が可能です。ご希望の場合はボス巾をご指定下さい。(表の標準ボス巾から車輪幅まで)
他に様々な加工が可能です。お気軽にご相談ください。
基本は加工しやすいFC200の芯金を使用します。
お見積もり、ご注文の際は製品名、軸径、穴公差、キー溝をご指定下さい。
ジェンゴム車輪(GHA型)、耐油・耐熱車輪(CRHA型)も製作可能です。
単位:mm
品名 車輪外径
D
許容荷重
(kg)
タイヤ巾
W
ボス巾
W1
標準軸径
d
キー溝
bxt
リム径
D1
ボス径
D2
アーム数
HA100x50 100 150 51 55 20 6×2.8 70 55 ベタ
HA100x65 100 195 64 70 20 6×2.8 70 55 ベタ
HA130x50 130 200 51 54 20 6×2.8 95 59 ベタ
HA130x65 130 250 64 70 20 6×2.8 95 59 ベタ
HA150x50 150 225 51 57 25 8×3.3 114 63 ベタ
HA150x65 150 270 64 70 25 8×3.3 114 65 ベタ
HA150x75 150 345 76 82 25 8×3.3 114 65 ベタ
HA150x100 150 520 102 108 30 8×3.3 114 76 ベタ
HA180x50 180 270 51 57 25 8×3.3 140 69 ベタ
HA180x65 180 325 64 70 25 8×3.3 140 69 ベタ
HA180x75 180 350 76 82 25 8×3.3 140 69 ベタ
HA200x50 200 300 51 57 25 8×3.3 165 65 4
HA200x65 200 385 64 70 25 8×3.3 165 66 4
HA200x75 200 450 76 82 25 8×3.3 165 66 4
HA200x90 200 535 89 95 30 8×3.3 165 78 4
HA230x65 230 445 64 76 25 8×3.3 191 65 5
HA230x90 230 615 89 95 30 8×3.3 191 79 5
HA250x65 250 480 64 76 25 8×3.3 210 66 5
HA250x75 250 570 76 89 30 8×3.3 203 81 5
HA250x90 250 670 89 102 30 8×3.3 203 81 5
HA250x100 250 700 102 114 30 8×3.3 203 84 5
HA300x65 300 580 64 82 30 8×3.3 254 76 5
HA300x75 300 685 76 82 30 8×3.3 254 77 5
HA300x90 300 805 89 99 30 8×3.3 254 81 5
HA300x100 300 900 102 114 30 8×3.3 254 81 5
HA300x130 300 1080 125 133 50 14×3.8 254 118 ベタ
HA360x65 360 540 64 76 30 8×3.3 292 78 5
HA360x75 360 650 76 82 30 8×3.3 292 78 5
HA360x90 360 780 89 102 35 10×3.3 280 96 5
HA410x65 410 640 64 80 30 8×3.3 343 80 5
HA410x75 410 780 76 89 35 10×3.3 343 93 5
HA410x90 410 900 89 127 40 12×3.3 330 103×106 5
HA410x100 410 1000 102 133 40 12×3.3 330 101×109 5
HA410x130 410 1250 125 133 40 12×3.3 330 113 5
HA460x100 460 1250 102 133 40 12×3.3 375 113 5
HA460x130 460 1400 125 133 50 14×3.8 375 123 5
HA500x75 510 900 76 95 35 10×3.3 432 111 5
HA500x100 510 1300 102 133 50 14×3.8 432 116 5
HA500x130 510 1500 127 133 50 14×3.8 432 129 5
HA500x150 510 1800 150 160 50 14×3.8 432 133 5
