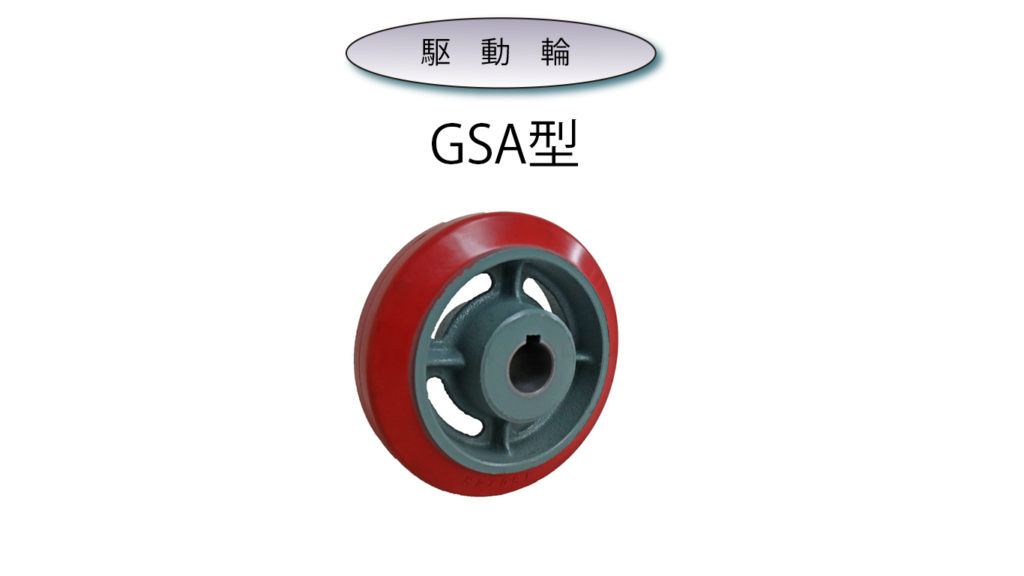

製作例(GSA150 20φH7 キー6×2.8)
寸法図
中荷重用ジェンゴム駆動輪（ＧＳＡ型）
鋳物芯の中荷重用ジェンゴム駆動輪です。
軸径、キー加工はご希望に応じて製作可能です。（キー加工なし、穴なし仕様も可能です。）
穴公差をご指定下さい。
タップ加工が可能です。タップの種類、箇所、角度をご指定下さい。
ボス巾加工が可能です。ご希望の場合はボス巾をご指定下さい。（表の標準ボス巾から車輪幅まで）
他に様々な加工が可能です。お気軽にご相談ください。
基本は加工しやすいFC200の芯金を使用します。
お見積もり、ご注文の際は製品名、軸径、穴公差、キー溝をご指定下さい。
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
タイヤ巾 W |
ボス巾 W1 |
標準軸径 d |
キー溝 bxt |
リム径 D1 |
ボス径 D2 |
アーム数 |
| GSA100 | 100 | 130 | 35 | 42 | 20 | 6×2.8 | 67 | 42 | ベタ |
| GSA130 | 130 | 180 | 42 | 51 | 20 | 6×2.8 | 100 | 58 | ベタ |
| GSA150 | 150 | 200 | 45 | 57 | 20 | 6×2.8 | 114 | 57 | 4 |
| GSA180 | 180 | 230 | 45 | 57 | 20 | 6×2.8 | 143 | 58 | 4 |
| GSA200 | 200 | 260 | 45 | 57 | 20 | 6×2.8 | 165 | 59 | 4 |
| GSA230 | 230 | 290 | 51 | 63 | 25 | 8×3.3 | 191 | 63 | 5 |
| GSA250 | 250 | 320 | 51 | 63 | 25 | 8×3.3 | 210 | 64 | 5 |
| GSA280 | 280 | 350 | 51 | 63 | 25 | 8×3.3 | 229 | 65 | 5 |
| GSA300 | 300 | 360 | 51 | 70 | 30 | 8×3.3 | 254 | 76 | 5 |
| GSA360 | 360 | 390 | 51 | 64 | 30 | 8×3.3 | 292 | 80 | 5 |
