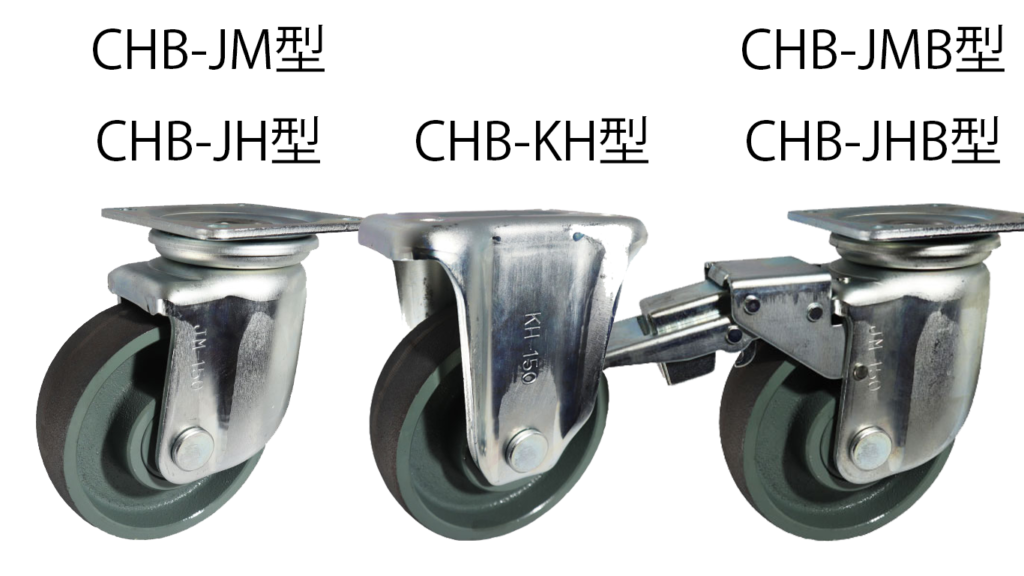

- 鋳鉄車輪付重荷重用プレス製キャスターです。
鋳鉄車輪付自在車（ＣＨＢ－ＪＭ型）
★製品画像（ＣＨＢ－ＪＭ１５０ｘ５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| CHB-JM100x50 | 100 | 350 | 144 | 50 | 108×108 | 80×80 | 5.0 | 11.0 | 37 | 2.8 |
| CHB-JM130x50 | 130 | 400 | 177 | 51 | 108×108 | 80×80 | 5.0 | 11.0 | 40 | 4.0 |
| CHB-JM150x50 | 150 | 480 | 198 | 51 | 120×120 | 90×90 | 5.0 | 11.0 | 45 | 5.7 |
| CHB-JM200x65 | 200 | 660 | 250 | 64 | 140×140 | 112×112 | 6.0 | 14.0 | 58 | 10.1 |
鋳鉄車輪付固定車（ＣＨＢ－ＫＨ型）
★製品画像（ＣＨＢ－ＫＨ１５０ｘ５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| CHB-KH100x50 | 100 | 350 | 144 | 50 | 139×88 | 103×52 | 4.5 | 11.0 | 2.4 |
| CHB-KH130x50 | 130 | 400 | 177 | 51 | 140×96 | 100×56 | 5.0 | 11.0 | 3.6 |
| CHB-KH150x50 | 150 | 480 | 198 | 51 | 140×96 | 100×56 | 5.0 | 11.0 | 4.7 |
| CHB-KH200x65 | 200 | 660 | 250 | 64 | 151×102 | 112×63 | 5.0 | 14.0 | 8.5 |
ＫＨ型は耐熱仕様（Ｍａｘ２００℃）も製作可能です。
鋳鉄車輪付自在車ストッパー付（ＣＨＢ－ＪＭＢ型）
★製品画像（ＣＨＢ－ＪＭＢ１５０ｘ５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| CHB-JMB100x50 | 100 | 350 | 144 | 50 | 108×108 | 80×80 | 5.0 | 11.0 | 37 | 3.2 |
| CHB-JMB130x50 | 130 | 400 | 177 | 51 | 108×108 | 80×80 | 5.0 | 11.0 | 40 | 4.5 |
| CHB-JMB150x50 | 150 | 480 | 198 | 51 | 120×120 | 90×90 | 5.0 | 11.0 | 45 | 6.2 |
| CHB-JMB200x65 | 200 | 660 | 250 | 64 | 140×140 | 112×112 | 6.0 | 14.0 | 58 | 10.9 |
鋳鉄車輪付自在車（ＣＨＢ－ＪＨ型）
★製品画像（ＣＨＢ－ＪＨ１５０ｘ５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| CHB-JH130x50 | 130 | 400 | 177 | 51 | 108×108 | 80×80 | 6.0 | 11.0 | 40 | 4.5 |
| CHB-JH150x50 | 150 | 480 | 198 | 51 | 120×120 | 90×90 | 6.0 | 11.0 | 50 | 6.1 |
| CHB-JH200x65 | 200 | 660 | 250 | 64 | 140×140 | 112×112 | 6.0 | 14.0 | 70 | 9.7 |
ＪＨ型は耐熱仕様（Ｍａｘ２００℃）も製作可能です。
ＪＨ型は旋回部上段にスラストベアリング、下段にテーパーローラーベアリングを内蔵し、重荷重下における円滑なる旋回機能と耐摩耗性を長期にわたり実現しております。
鋳鉄車輪付自在車ストッパー付（ＣＨＢ－ＪＨＢ型）
★製品画像（ＣＨＢ－ＪＨＢ１５０ｘ５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| CHB-JHB150x50 | 150 | 480 | 198 | 51 | 120×120 | 90×90 | 5.0 | 11.0 | 45 | 6.7 |
ＪＨＢ型は旋回部上段にスラストベアリング、下段にテーパーローラーベアリングを内蔵し、重荷重下における円滑なる旋回機能と耐摩耗性を長期にわたり実現しております。
