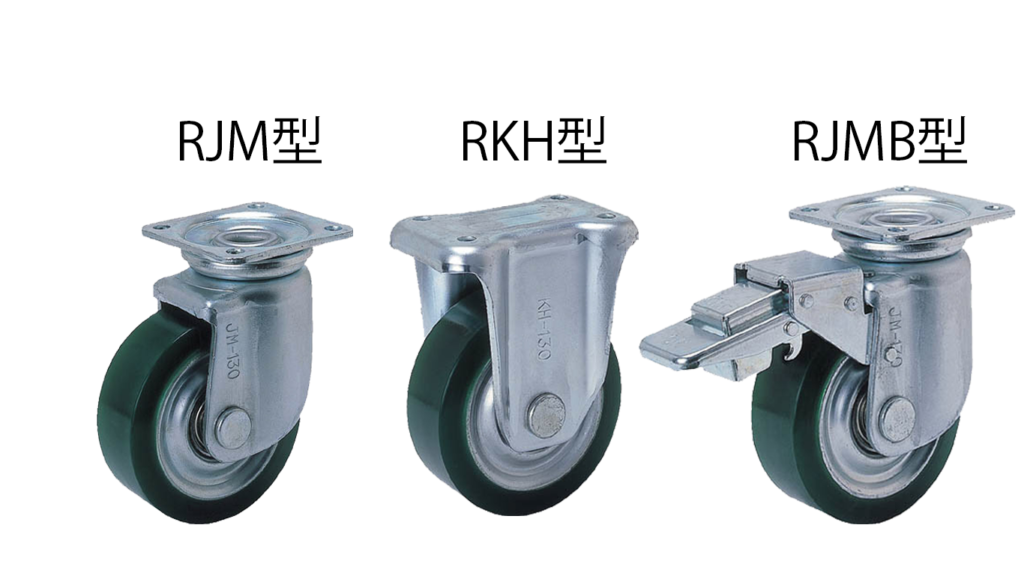

- 重荷重用のウレタンゴム車輪付、プレス製キャスターです。
ウレタンゴム車輪付自在車（ＲＪＭ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| RJM50 | 50 | 80 | 72 | 20.5 | 65x65 | 50x50 | 2.6 | 6.2 | 25 | 0.5 |
| RJM65 | 65 | 170 | 92 | 38 | 90x90 | 71x71 | 4.0 | 10.5 | 32 | 1.3 |
| RJM75 | 75 | 200 | 105 | 38 | 90x90 | 71x71 | 4.0 | 10.5 | 35 | 1.2 |
| RJM100 | 100 | 300 | 144 | 50 | 108x108 | 80x80 | 5.0 | 11.0 | 37 | 2.0 |
| RJM130 | 130 | 450 | 177 | 50 | 108x108 | 80x80 | 5.0 | 11.0 | 40 | 3.0 |
| RJM150 | 150 | 500 | 198 | 50 | 120x120 | 90x90 | 5.0 | 11.0 | 45 | 3.8 |
| RJM200 |
200 | 600 | 250 | 63 | 140x140 | 112x112 | 6.0 | 14 | 58 | 6.4 |
ウレタンゴム車輪付固定車（ＲＫＨ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| RKH50 | 50 | 80 | 72 | 20.5 | 82x52 | 66x36 | 2.6 | 6.2 | 0.3 |
| RKH65 | 65 | 170 | 92 | 38 | 124x80 | 91x47 | 3.2 | 10.5 | 0.9 |
| RKH75 | 75 | 200 | 105 | 38 | 136x85 | 103x52 | 3.2 | 10.5 | 0.8 |
| RKH100 | 100 | 300 | 144 | 50 | 139x88 | 103x52 | 5.0 | 11.0 | 1.5 |
| RKH130 | 130 | 450 | 177 | 50 | 140x96 | 100x56 | 5.0 | 11.0 | 2.6 |
| RKH150 | 150 | 500 | 198 | 50 | 140x96 | 100x56 | 5.0 | 11.0 | 2.8 |
| RKH200 |
200 | 600 | 250 | 63 | 151x102 | 112x63 | 6.0 | 14.0 | 4.8 |
ウレタンゴム車輪付自在車ストッパー付（ＲＪＭＢ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| RJMB100 | 100 | 300 | 144 | 50 | 108x108 | 80x80 | 5.0 | 11.0 | 37 | 2.3 |
| RJMB130 | 130 | 450 | 177 | 50 | 108x108 | 80x80 | 5.0 | 11.0 | 40 | 3.5 |
| RJMB150 | 150 | 500 | 198 | 50 | 120x120 | 90x90 | 5.0 | 11.0 | 45 | 4.3 |
| RJMB200 | 200 | 600 | 250 | 63 | 140x140 | 112x112 | 6.0 | 14.0 | 58 | 7.3 |
