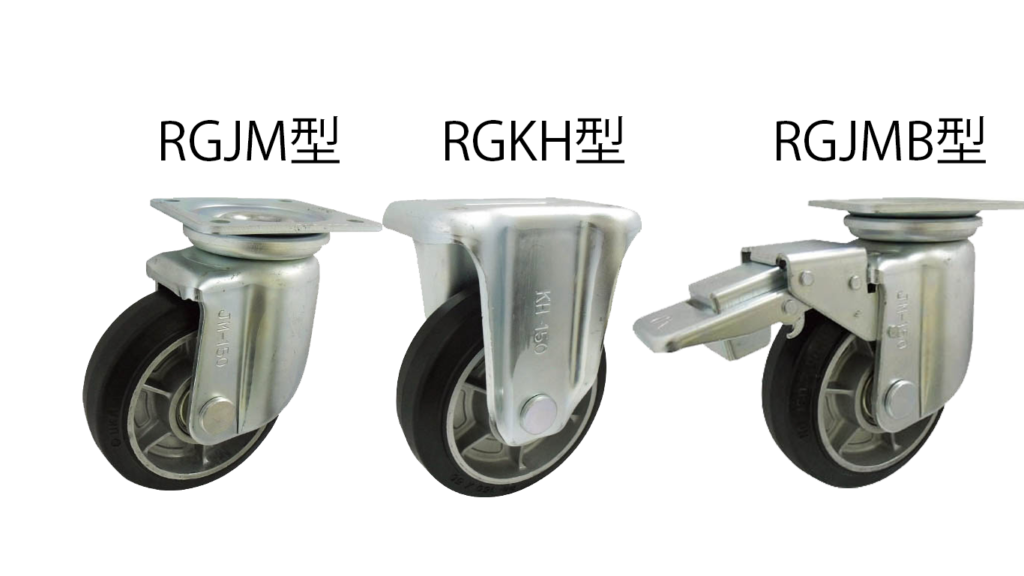

- 重荷重用プレス製キャスターです。
- ５０～７５φは強化ナイロン車付、１００φ～２００φはゴム車輪付になります。
ゴム車輪付自在車（ＲＧＪＭ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| RGJM50 | 50 | 170 | 72 | 28 | 65x65 | 50x50 | 2.6 | 6.2 | 25 | 0.4 |
| RGJM65 | 65 | 250 | 92 | 38 | 90x90 | 71x71 | 4.0 | 10.5 | 32 | 1.1 |
| RGJM75 | 75 | 350 | 105 | 38 | 90x90 | 71x71 | 4.0 | 10.5 | 35 | 1.2 |
| RGJM100 | 100 | 200 | 144 | 50 | 108x108 | 80x80 | 5.0 | 11.0 | 37 | 2.0 |
| RGJM130 | 130 | 240 | 177 | 50 | 108x108 | 80x80 | 5.0 | 11.0 | 40 | 2.8 |
| RGJM150 | 150 | 300 | 198 | 50 | 120x120 | 90x90 | 5.0 | 11.0 | 45 | 3.6 |
| RGJM200 |
200 | 410 | 250 | 63 | 140x140 | 112x112 | 6.0 | 14.0 | 58 | 6.4 |
ゴム車輪付固定車（ＲＧＫＨ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| RGKH50 | 50 | 170 | 72 | 28 | 82x52 | 66x36 | 2.6 | 6.2 | 0.3 |
| RGKH65 | 65 | 250 | 92 | 38 | 124x80 | 91x47 | 3.2 | 10.5 | 0.7 |
| RGKH75 | 75 | 350 | 105 | 38 | 136x85 | 103x52 | 3.2 | 10.5 | 0.8 |
| RGKH100 | 100 | 200 | 144 | 50 | 139x88 | 103x52 | 5.0 | 11.0 | 1.5 |
| RGKH130 | 130 | 240 | 177 | 50 | 140x96 | 100x56 | 5.0 | 11.0 | 2.4 |
| RGKH150 | 150 | 300 | 198 | 50 | 140x96 | 100x56 | 5.0 | 11.0 | 2.7 |
| RGKH200 |
200 | 410 | 250 | 63 | 151x102 | 112x63 | 6.0 | 14.0 | 4.8 |
ゴム車輪付自在車ストッパー付（ＲＧＪＭＢ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| RGJMB100 | 100 | 200 | 144 | 50 | 108x108 | 80x80 | 5.0 | 11.0 | 37 | 2.3 |
| RGJMB130 | 130 | 240 | 177 | 50 | 108x108 | 80x80 | 5.0 | 11.0 | 40 | 3.3 |
| RGJMB150 | 150 | 300 | 198 | 50 | 120x120 | 90x90 | 5.0 | 11.0 | 45 | 4.1 |
| RGJMB200 | 200 | 410 | 250 | 63 | 140x140 | 112x112 | 6.0 | 14.0 | 58 | 7.3 |
