- 重荷重用のノーパンクタイヤ付のキャスターです。
- クッション性バツグンで悪路に最適です。

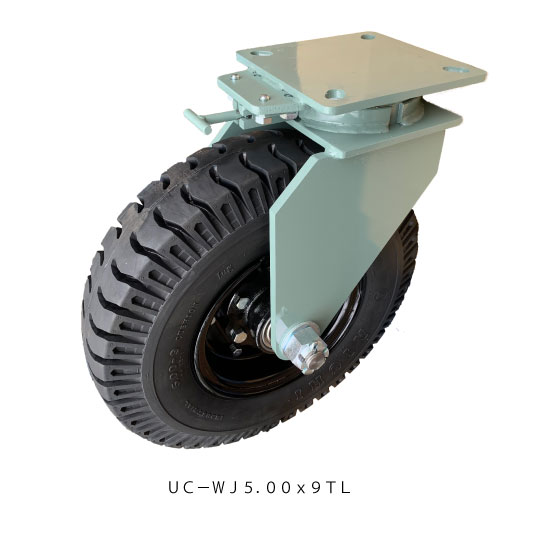

重荷重用ノーパンクタイヤ付プレス製自在車（ＵＣ－ＷＪ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
| UC-WJ3.00×5 | 250 | 335 | 305 | 74 | 160×160 | 125×125 | 4 | 14 | 66 |
| UC-WJ3.50×5 | 304 | 420 | 376 | 101 | 175×175 | 140×140 | 4.5 | 14 | 71 |
ストッパー付
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
| UC-WJB3.00×5 | 250 | 335 | 305 | 74 | 160×160 | 125×125 | 4 | 14 | 66 |
重荷重用ノーパンクタイヤ付プレス製固定車（ＵＣ－ＷＫ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
| UC-WK3.00×5 | 250 | 335 | 305 | 74 | 200×140 | 140×80 | 4.5 | 14 |
| UC-WK3.50×5 | 304 | 420 | 376 | 101 | 220×150 | 160×90 | 4.5 | 14 |

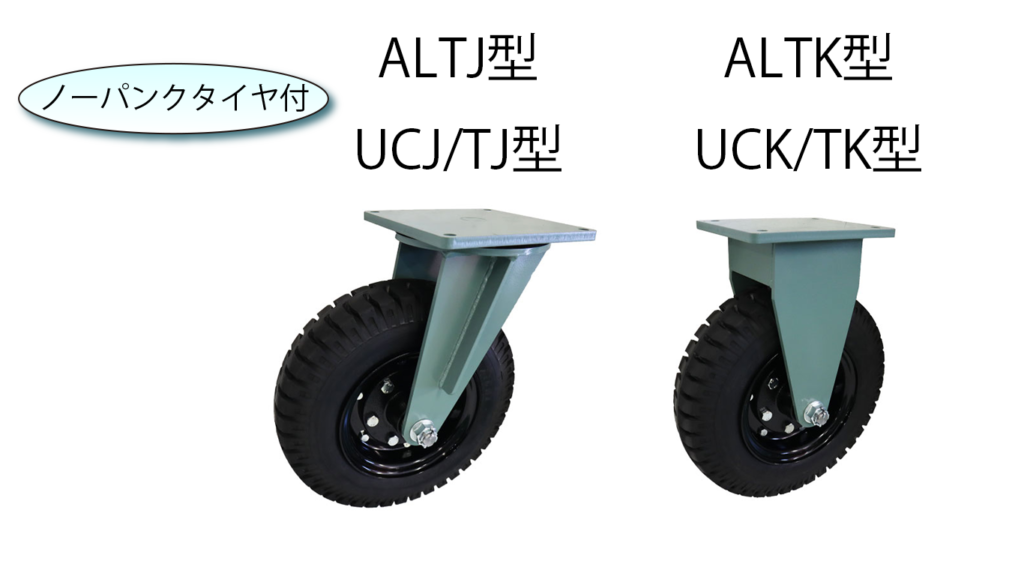

ノーパンクタイヤ付鉄板製自在車（ＡＬ－ＴＪ型、ＵＣ－ＴＪ型）
★製品画像
★寸法図
ＡＬ－ＴＪ型
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
| AL-TJ3.50×5 | 286 | 200 | 367 | 90 | 175×175 | 140×140 | 12 | 14 | 71 |
| AL-TJ4.00×8 | 408 | 400 | 485 | 111 | 240×240 | 210×210 | 12 | 14 | 95 |
ＵＣ－ＴＪ型
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
| UC-TJ3.00×5 | 250 | 335 | 311 | 74 | 140×140 | 112×112 | 6 | 14 | 58 |
| UC-TJ3.50×5 | 304 | 420 | 376 | 101 | 175×175 | 140×140 | 12 | 14 | 71 |
| UC-TJ4.00×8 | 408 | 770 | 485 | 107 | 240×240 | 210×210 | 12 | 14 | 95 |
| UC-TJ5.00×8 | 476 | 1140 | 543 | 119 | 209×209 | 150×150~ 165×165 |
9 | 18 | 160 |
| UC-TJ5.00×9 | 489 | 1225 | 560 | 127 | 209×209 | 150×150~ 165×165 |
9 | 18 | 120 |

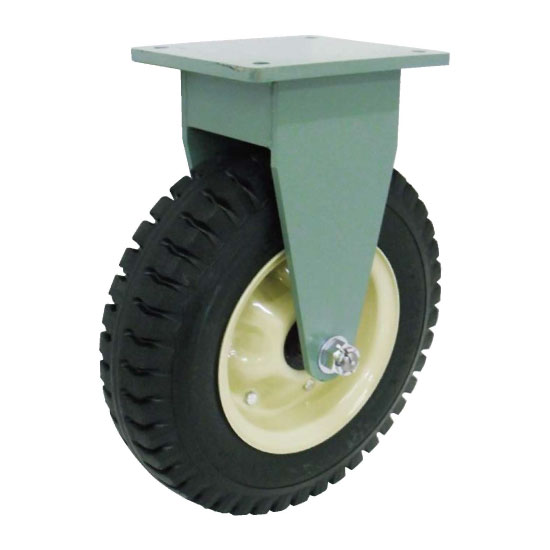

ノーパンクタイヤ付鉄板製固定車（ＡＬ－ＴＫ型、ＵＣ－ＴＫ型）
★製品画像

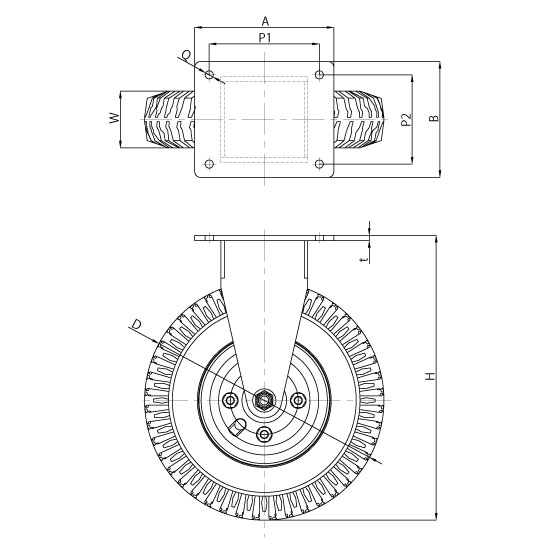

★寸法図
ＡＬ－ＴＫ型
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
| AL-TK3.50×5 | 286 | 200 | 367 | 90 | 220×170 | 150×90 | 9 | 14 |
| AL-TK4.00×8 | 408 | 400 | 485 | 110 | 240×200 | 190×154 | 12 | 14 |
ＵＣ－ＴＫ型
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
| UC-TK3.00×5 | 250 | 335 | 311 | 74 | 200×140 | 140×80 | 6 | 14 |
| UC-TK3.50×5 | 304 | 420 | 376 | 101 | 220×170 | 150×90 | 12 | 14 |
| UC-TK4.00×8 | 408 | 770 | 485 | 107 | 240×200 | 190×154 | 12 | 14 |
| UC-TK5.00×8 | 476 | 1140 | 543 | 119 | 320×200 | 270×140 | 9 | 18 |
| UC-TK5.00×9 | 489 | 1225 | 560 | 127 | 330×200 | 280×140 | 9 | 18 |
ストッパー（ＳＴ）、旋回ロック（ＴＬ）付仕様も製作可能です。
双輪タイプも製作可能です。
