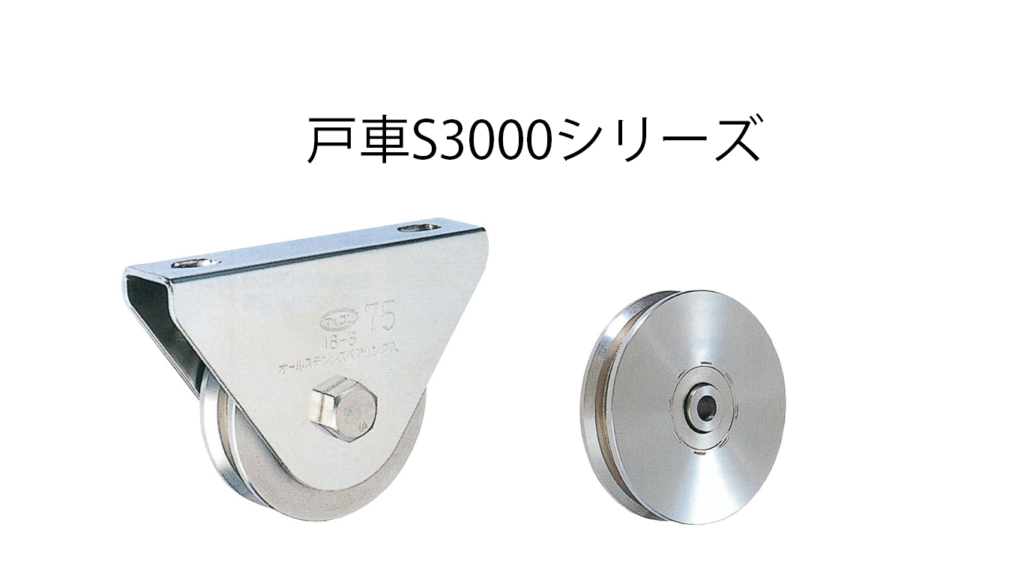

ステンレス製戸車Ｓ－３０００シリーズ

枠付重量車　Ｖ型（Ｓ－３０００）

★製品画像
★寸法図

オールステンレス
●密閉防塵式ベアリング(SUS440C) φ50~φ110 1個
●密閉防塵式ベアリング(SUS440C) φ150,φ200 2個

単位:mm
品名 A B B2 C D E G H J L L1 P t 耐重量
2ケ(kg)		 製品重量
(kg)
S3000-50 50 20 47xφ10 7.5 7.0 3.5 62 100 30 15 11 75 3.0 400 0.48
S3000-60 60 20 47xφ10 7.5 7.0 3.5 68 100 30 15 11 75 3.0 500 0.59
S3000-75
 75 20 47xφ10 7.5 7.0 3.5 88 120 30 15 11 85 3.0 650 0.94
S3000-90
 90 20 47xφ10 7.5 7.0 3.5 96 120 30 15 11 95 3.0 1200 1.22
S3000-110
 110 24 53xφ12 10.5 8.0 4.6 120 145 34 15 11 115 3.0 1400 2.02
S3000-150 150 43 88xφ20 13.0 18.0 8.0 163 250 56 35 20 185 4.0 2200 6.80
S3000-200
 200 50 96xφ25 15.0 20.0 7.0 215 290 70 35 20 216 6.0 2800 13.00
車輪のみはS-3100シリーズになります。
シャフトサイズは下記を参照ください。
枠無重量車　Ｖ型(S-3100)

枠付重量車　Ｌ型（Ｓ－３１５０）

★製品画像
★寸法図

オールステンレス
●密閉防塵式ベアリング(SUS440C) φ50~φ110 1個
●密閉防塵式ベアリング(SUS440C) φ150,φ200 2個

単位:mm
品名 A A1 B B2 C D E G H J L L1 P t 耐重量
2ケ(kg)		 製品重量
(kg)
S3150-100 100 120 36 67 27 10 9 124 145 46 15 11 115 3.0 1500 3.00
S3150-150 130 150 43 88 33 10 10 165 250 56 35 20 185 4.0 2200 6.80
S3150-200
 170 200 50 96 37 15 13 215 290 70 35 20 216 6.0 2800 13.40
車輪のみはS-3250シリーズになります。
シャフトサイズは下記を参照ください。
枠無重量車　Ｌ型(S-3250)

枠付重量車　コ型（Ｓ－３６５０）

★製品画像
★寸法図

オールステンレス
●密閉防塵式ベアリング(SUS440C) φ50~φ110 1個
●密閉防塵式ベアリング(SUS440C) φ150,φ200 2個

単位:mm
品名 A B B2 C D E G H J L L1 P t 耐重量
2ケ(kg)		 製品重量
(kg)
S3650-50 50 20 43xφ10 7.5 7.0 6.3 62 100 30 15 11 75 3.0 400 0.49
S3650-60 60 20 43xφ10 7.5 7.0 6.3 68 100 30 15 11 75 3.0 500 0.60
S3650-75
 75 20 43xφ10 7.5 7.0 6.3 88 120 30 15 11 85 3.0 650 0.94
S3650-90
 90 20 43xφ10 10.5 7.0 4.8 96 120 30 15 11 95 3.0 1200 1.17
S3650-110
 110 24 53xφ12 14.0 8.0 5.0 120 145 34 15 11 115 3.0 1400 2.00
S3650-150
 150 43 88xφ20 27.0 15.0 8.0 163 250 56 35 20 185 4.0 2200 6.50
S3650-200
 200 50 96xφ25 27.0 14.0 11.5 215 290 70 35 20 216 6.0 2800 14.00
車輪のみはS-3800シリーズになります。
シャフトサイズは下記を参照ください。
枠無重量車　コ型(S-3800)

枠付重量車　平型（Ｓ－３７５０）

★製品画像
★寸法図

オールステンレス
●密閉防塵式ベアリング(SUS440C) φ50~φ110 1個
●密閉防塵式ベアリング(SUS440C) φ150,φ200 2個

単位:mm
品名 A B B2 G H J L L1 P t 耐重量
2ケ(kg)		 製品重量
(kg)
C3750-50 50 20 43xφ10 62 100 30 15 11 75 3.0 400 0.54
C3750-60 60 20 43xφ10 68 100 30 15 11 75 3.0 500 0.67
C3750-75
 75 20 43xφ10 88 120 30 15 11 85 3.0 650 1.03
C3750-90 90 20 43xφ10 96 120 30 15 11 95 3.0 1200 1.34
C3750-110
 110 24 53xφ12 120 145 34 15 11 115 3.0 1400 2.30
C3750-150
 150 43 88xφ20 163 250 56 35 20 185 4.0 2200 7.80
C3750-200
 200 50 96xφ25 215 290 70 35 20 216 6.0 2800 15.70
車輪のみはS-3850シリーズになります。
シャフトサイズは下記を参照ください。
枠無重量車　平型(S-3850)

シャフト

S-3100、C-3250、C-3800、C-3850用のシャフトです。

単位:mm
サイズ L M M1 t1 t2
50 40 19 10 6 7
60 40 19 10 6 7
75 40 19 10 6 7
90 40 19 10 6 7
110 45 21 12 7 8
150 75 34 20 12 10
200 86xφ25 30 24 14 10
