- 中荷重用ステンレス製キャスターです。
- ステンレスベアリング入、樹脂ホイルウレタン車輪付です。
ウレタン車輪付ステンレス自在車（ＰＮＵＪＡ型）

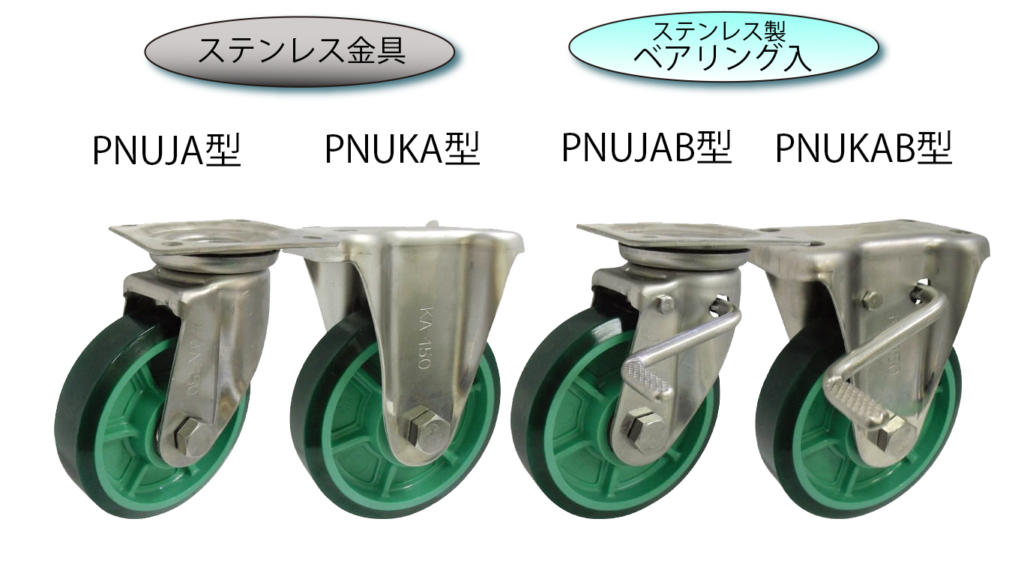

★製品画像（ＰＮＵＪＡ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| PNUJA75 | 75 | 100 | 101 | 32 | 82x82 | 63x63 | 2.5 | 9.5 | 22 | 0.5 |
| PNUJA100 | 100 | 150 | 144 | 32 | 95x95 | 71x71 | 3.0 | 11 | 35 | 1.0 |
| PNUJA130 | 130 | 200 | 177 | 35 | 108x108 | 80x80 | 3.0 | 11 | 40 | 1.6 |
| PNUJA150 | 150 | 250 | 198 | 38 | 120x120 | 90x90 | 4.0 | 11 | 45 | 2.1 |
| PNUJA200 | 200 | 350 | 250 | 42 | 140x140 | 112x112 | 4.0 | 11.5 | 58 | 3.1 |
ウレタン車輪付ステンレス固定車（ＰＮＵＫＡ型）
★製品画像（ＰＮＵＫＡ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| PNUKA75 | 75 | 100 | 101 | 32 | 91x68 | 63x40 | 2.0 | 9.5 | 0.4 |
| PNUKA100 | 100 | 150 | 144 | 32 | 115x80 | 80x45 | 2.5 | 11.0 | 0.7 |
| PNUKA130 | 130 | 200 | 177 | 35 | 137x93 | 100x56 | 2.5 | 11.0 | 1.3 |
| PNUKA150 | 150 | 250 | 198 | 38 | 137x93 | 100x56 | 3.0 | 11.0 | 1.6 |
| PNUKA200 | 200 | 350 | 250 | 42 | 151x102 | 112x63 | 4.0 | 11.5 | 2.5 |
ウレタン車輪付ステンレス自在車ストッパー付（ＰＮＵＪＡＢ型）
★製品画像（ＰＮＵＪＡＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| PNUJAB75 | 75 | 100 | 101 | 32 | 82x82 | 63x63 | 2.5 | 9.5 | 22 | 0.6 |
| PNUJAB100 | 100 | 150 | 144 | 32 | 95x95 | 71x71 | 3.0 | 11.0 | 35 | 1.1 |
| PNUJAB130 | 130 | 200 | 177 | 35 | 108x108 | 80x80 | 3.0 | 11.0 | 40 | 1.8 |
| PNUJAB150 | 150 | 250 | 198 | 38 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 2.3 |
| PNUJAB200 | 200 | 350 | 250 | 42 | 140x140 | 112x112 | 4.0 | 11.5 | 58 | 3.3 |
※左ストッパー仕様はございません。
ウレタン車輪付ステンレス固定車ストッパー付（ＰＮＵＫＡＢ型）
★製品画像（ＰＮＵＫＡＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| PNUKAB75 | 75 | 100 | 101 | 32 | 91x68 | 63x40 | 2.0 | 9.5 | 0.4 |
| PNUKAB100 | 100 | 150 | 144 | 32 | 115x80 | 80x45 | 2.5 | 11.0 | 0.8 |
| PNUKAB130 | 130 | 200 | 177 | 35 | 137x93 | 100x56 | 2.5 | 11.0 | 1.5 |
| PNUKAB150 | 150 | 250 | 198 | 38 | 137x93 | 100x56 | 3.0 | 11.0 | 1.8 |
| PNUKAB200 | 200 | 350 | 250 | 42 | 151x102 | 112x63 | 4.0 | 11.5 | 2.7 |
固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
