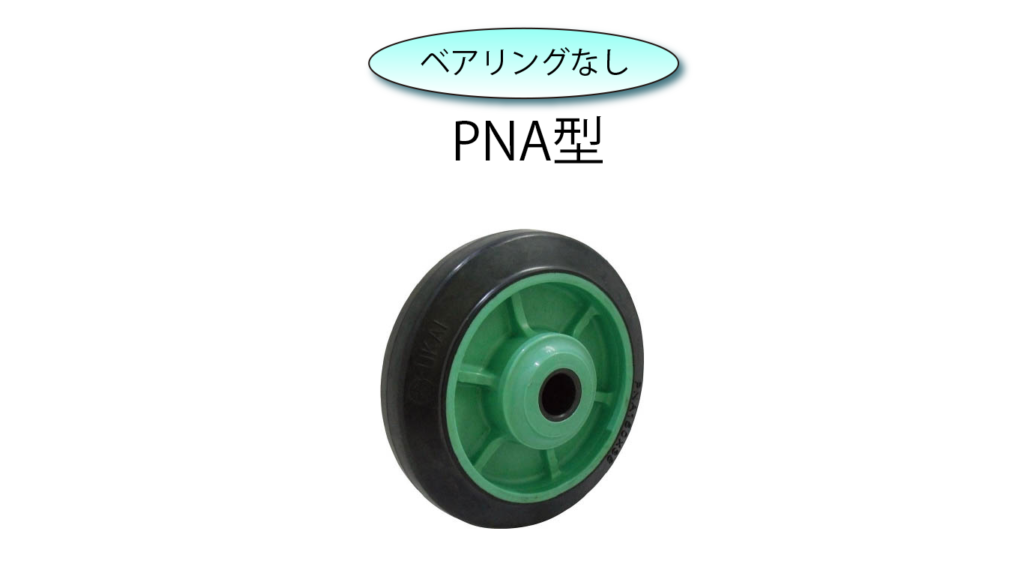

中荷重用樹脂ホイルゴム車輪（ＰＮＡ型）
-
- プレス金具用の中荷重用樹脂ホイルゴム車輪です。
- ベアリングなしです。
- Ｊ、Ｋ、ＪＢ、ＫＢ、ＪＡ、ＫＡ、ＪＡＢ、ＫＡＢ金具に取付可能です。
単位:mm
| 品名 | 車輪外形 D |
許容荷重 kg |
タイヤ巾 B |
ボス巾 W |
軸径 d |
単重量 (kg) |
| PNA75 | 75 | 70 | 32 | 39 | 10 | 0.1 |
| PNA100 | 100 | 100 | 32 | 42 | 12 | 0.2 |
| PNA130 | 130 | 145 | 38 | 52 | 20 | 0.4 |
| PNA150 | 150 | 175 | 38 | 55 | 20 | 0.5 |
| PNA200 | 200 | 220 | 42 | 55 | 20 | 0.9 |
