プレス金具適応樹脂ホイルゴム車輪

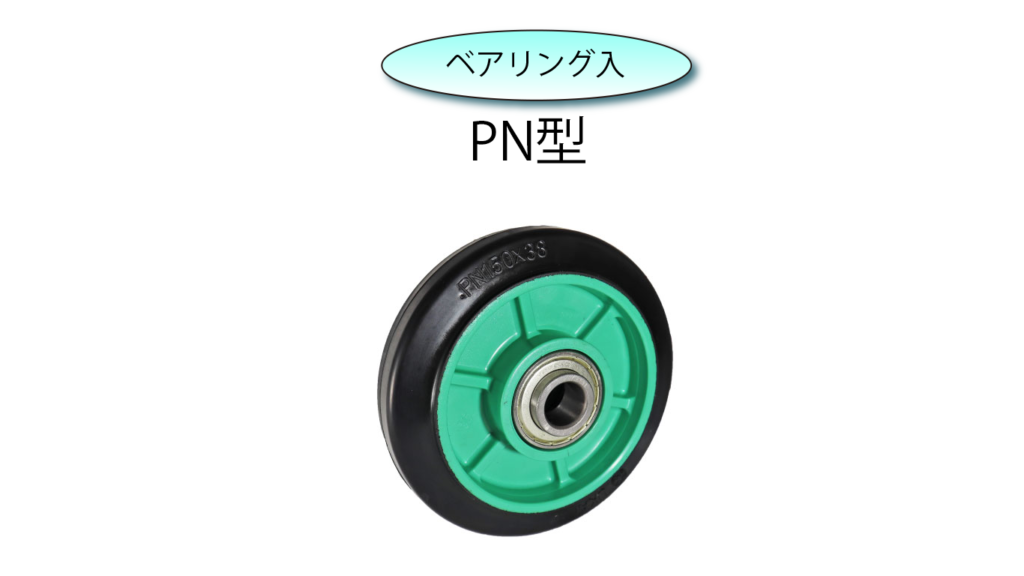

商品画像(PN150)
寸法図

中荷重用樹脂ホイルゴム車輪(PN型)

    • プレス金具用の中荷重用樹脂ホイルゴム車輪です。
    • ベアリング入です。ステンレスベアリングもセットできます。
    • J、K、JB、KB金具に取付可能です。
単位:mm
品名 車輪外形
D
許容荷重
kg
タイヤ巾
B
ボス巾
W
軸径
d
単重量
(kg)
PN75 75 70 32 39 10 0.19
PN100 100 100 32 42 12 0.29
PN130 130 145 38 52 20 0.58
PN150 150 175 38 55 20 0.66
PN200 200 220 42 55 20 1.06
