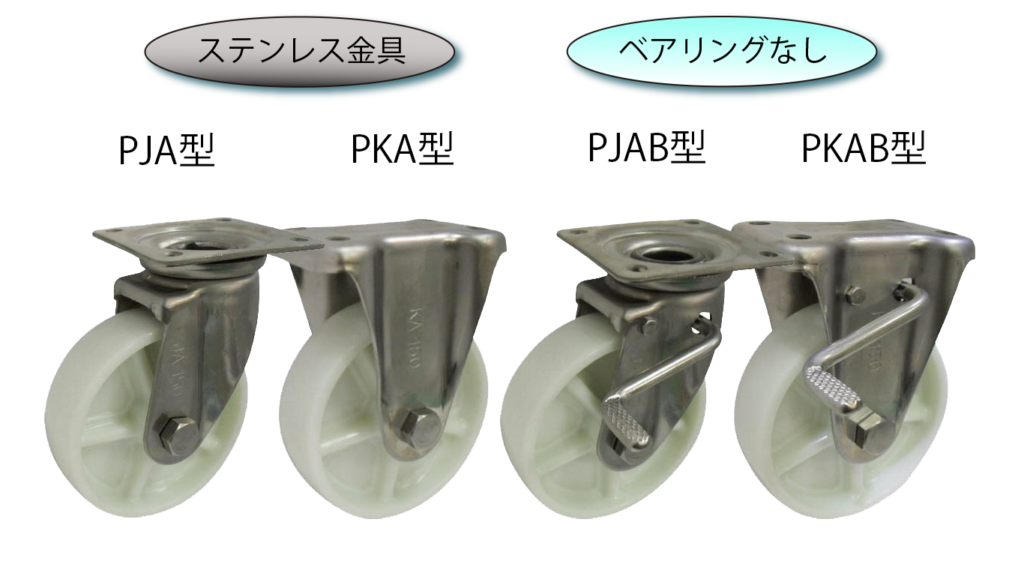

- 中荷重用ステンレス製キャスターです。
- ベアリングなし、ナイロン車輪付です。
- ベアリング入仕様もございます。
ナイロン車輪付ステンレス自在車（ＰＪＡ型）
★製品画像（ＰＪＡ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| PJA75 | 75 | 100 | 101 | 32 | 82x82 | 63x63 | 2.5 | 9.5 | 22 | 0.4 |
| PJA100 | 100 | 150 | 144 | 35 | 95x95 | 71x71 | 3.0 | 11 | 35 | 0.9 |
| PJA130 | 130 | 210 | 177 | 42 | 108x108 | 80x80 | 3.0 | 11 | 40 | 1.4 |
| PJA150 | 150 | 250 | 198 | 45 | 12xX120 | 90x90 | 4.0 | 11 | 45 | 1.9 |
| PJA200 | 200 | 340 | 250 | 45 | 140x140 | 112x112 | 4.0 | 11.5 | 58 | 2.9 |
ナイロン車輪付ステンレス固定車（ＰＫＡ型）
★製品画像（ＰＫＡ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| PKA75 | 75 | 100 | 101 | 32 | 91x68 | 63x40 | 2.0 | 9.5 | 0.3 |
| PKA100 | 100 | 150 | 144 | 35 | 115x80 | 80x45 | 2.5 | 11 | 0.6 |
| PKA130 | 130 | 210 | 177 | 42 | 137x93 | 100x56 | 2.5 | 11 | 1.1 |
| PKA150 | 150 | 250 | 198 | 45 | 137x93 | 100x56 | 3.0 | 11 | 1.4 |
| PKA200 | 200 | 340 | 250 | 45 | 151x102 | 112x63 | 4.0 | 11.5 | 2.3 |
ナイロン車輪付ステンレス自在車ストッパー付（ＰＪＡＢ型）
★製品画像（ＰＪＡＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| PJAB75 | 75 | 100 | 101 | 32 | 82x82 | 63x63 | 2.5 | 9.5 | 22 | 0.5 |
| PJAB100 | 100 | 150 | 144 | 35 | 95x95 | 71x71 | 3.0 | 11 | 35 | 1.0 |
| PJAB130 | 130 | 210 | 177 | 42 | 108x108 | 80x80 | 3.0 | 11 | 40 | 1.6 |
| PJAB150 | 150 | 250 | 198 | 45 | 120x120 | 90x90 | 4.0 | 11 | 45 | 2.1 |
| PJAB200 | 200 | 340 | 250 | 45 | 140x140 | 112x112 | 4.0 | 11.5 | 58 | 3.1 |
※左ストッパー仕様はございません。
ナイロン付ステンレス固定車ストッパー付（ＰＫＡＢ型）
★製品画像（ＰＫＡＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| PKAB75 | 75 | 100 | 101 | 32 | 91x68 | 63x40 | 2.0 | 9.5 | 0.4 |
| PKAB100 | 100 | 150 | 144 | 35 | 115x80 | 80x45 | 2.5 | 11 | 0.7 |
| PKAB130 | 130 | 210 | 177 | 42 | 137x93 | 100x56 | 2.5 | 11 | 1.3 |
| PKAB150 | 150 | 250 | 198 | 45 | 137x93 | 100x56 | 3.0 | 11 | 1.6 |
| PKAB200 | 200 | 340 | 250 | 45 | 151x102 | 112x63 | 4.0 | 11.5 | 2.5 |
固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
