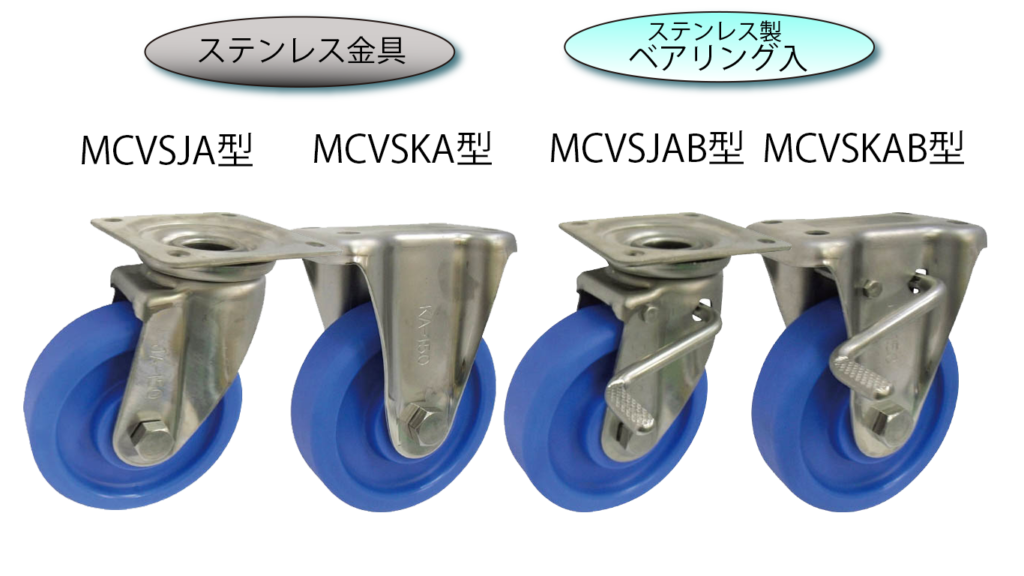

- 中荷重用ステンレス製キャスターです。
- ステンレス製ベアリング入、ＭＣナイロン車輪付です。
ＭＣナイロン車輪付ステンレス自在車（ＭＣＶＳＪＡ型）
★製品画像（ＭＣＶＳＪＡ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H1 |
タイヤ巾 R |
取付座 AxB |
取り付け穴ピッチ PxP1 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| MCVSJA75 | 75 | 150 | 101 | 32 | 82×82 | 63×63 | 2.5 | 9.5 | 22 | 0.61 |
| MCVSJA100 | 100 | 200 | 144 | 34 | 95X95 | 71X71 | 3.0 | 11 | 35 | 1.18 |
| MCVSJA130 | 130 | 300 | 177 | 42 | 108X108 | 80X80 | 3.0 | 11 | 40 | 2.03 |
| MCVSJA150 | 150 | 350 | 198 | 44 | 120X120 | 90X90 | 4.0 | 11 | 45 | 2.50 |
| MCVSJA200 | 200 | 500 | 250 | 45 | 140X140 | 112X112 | 4.0 | 11.5 | 58 | 3.83 |
ＭＣナイロン車輪付ステンレス固定車（ＭＣＶＳＫＡ型）
★製品画像（ＭＣＶＳＫＡ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H1 |
タイヤ巾 R |
取付座 AxB |
取り付け穴ピッチ PxP1 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| MCVSKA75 | 75 | 150 | 101 | 32 | 95×72 | 63×40 | 2.0 | 9.5 | 0.45 |
| MCVSKA100 | 100 | 200 | 144 | 34 | 115X80 | 80X45 | 2.5 | 11.0 | 0.85 |
| MCVSKA130 | 130 | 300 | 177 | 42 | 137X93 | 100X56 | 2.5 | 11.0 | 1.59 |
| MCVSKA150 | 150 | 350 | 198 | 44 | 137X93 | 100X56 | 3.0 | 11.0 | 1.87 |
| MCVSKA200 | 200 | 500 | 250 | 45 | 151X102 | 112X63 | 4.0 | 11.5 | 3.08 |
ＭＣナイロン付ステンレス自在車ストッパー付（ＭＣＶＳＪＡＢ型）
★製品画像（ＭＣＶＳＪＡＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H1 |
タイヤ巾 R |
取付座 AxB |
取り付け穴ピッチ PxP1 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| MCVSJAB75 | 75 | 150 | 101 | 32 | 82×82 | 63×63 | 2.5 | 9.5 | 22 | 0.83 |
| MCVSJAB100 | 100 | 200 | 144 | 34 | 95X95 | 71X71 | 3.0 | 11.0 | 35 | 1.40 |
| MCVSJAB130 | 130 | 300 | 177 | 42 | 108X108 | 80X80 | 3.0 | 11.0 | 40 | 2.21 |
| MCVSJAB150 | 150 | 350 | 198 | 44 | 120X120 | 90X90 | 4.0 | 11.0 | 45 | 2.70 |
| MCVSJAB200 | 200 | 500 | 250 | 45 | 140X140 | 112X112 | 4.0 | 11.5 | 58 | 4.00 |
※左ストッパー仕様はございません。
ＭＣナイロン付ステンレス固定車ストッパー付（ＭＣＶＳＫＡＢ型）
★製品画像（ＭＣＶＳＫＡＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H1 |
タイヤ巾 R |
取付座 AxB |
取り付け穴ピッチ PxP1 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| MCVSKAB75 | 75 | 150 | 101 | 32 | 95×72 | 63×40 | 2.0 | 9.5 | 0.48 |
| MCVSKAB100 | 100 | 200 | 144 | 34 | 115X80 | 80X45 | 2.5 | 11.0 | 0.97 |
| MCVSKAB130 | 130 | 300 | 177 | 42 | 137X93 | 100X56 | 2.5 | 11.0 | 1.76 |
| MCVSKAB150 | 150 | 350 | 198 | 44 | 137X93 | 100X56 | 3.0 | 11.0 | 2.04 |
| MCVSKAB200 | 200 | 500 | 250 | 45 | 151X102 | 112X63 | 4.0 | 11.5 | 3.28 |
固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
