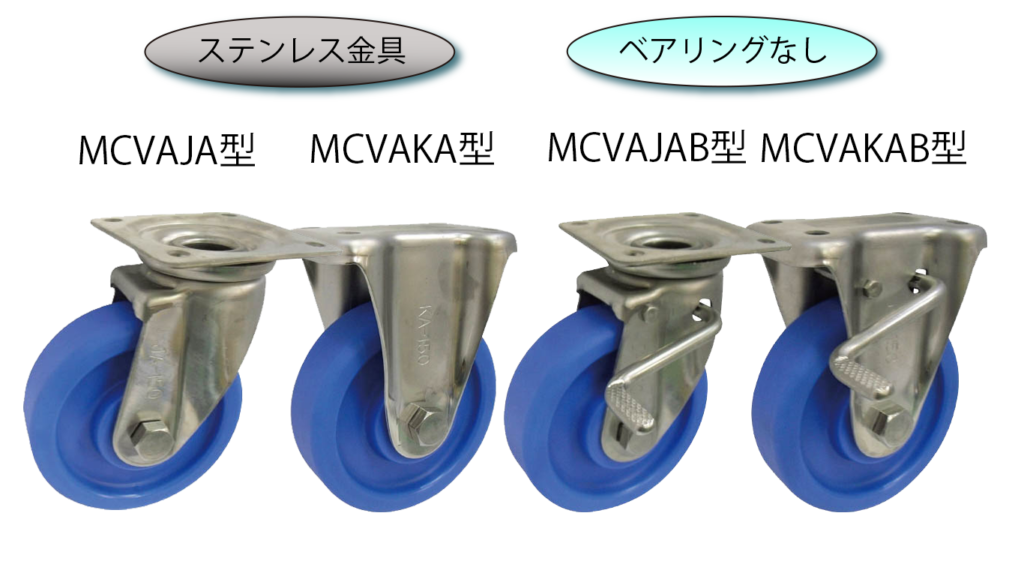

中荷重用ＭＣナイロン車輪付ステンレス製キャスター

    • 中荷重用ステンレス製キャスターです。
    • ベアリングなし、ＭＣナイロン車輪付です。

ＭＣナイロン車輪付ステンレス自在車（ＭＣＶＡＪＡ型）

★製品画像（ＭＣＶＡＪＡ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ  H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
MCVAJA75 75 150 101 32 82×82 63×63 2.5 9.5 22 0.5
MCVAJA100 100 200 144 34 95X95 71X71 3.0 11 35 1.2
MCVAJA130 130 300 177 42 108X108 80X80 3.0 11 40 1.7
MCVAJA150 150 350 198 44 120X120 90X90 4.0 11 45 2.2
MCVAJA200 200 500 250 45 140X140 112X112 4.0 11.5 58 3.4

ＭＣナイロン車輪付ステンレス固定車（ＭＣＶＡＫＡ型）

★製品画像（ＭＣＶＡＫＡ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
MCVAKA75 75 150 101 32 91×68 63×40 2.0 9.5 0.4
MCVAKA100 100 200 144 34 115X80 80X45 2.5 11.0 0.9
MCVAKA130 130 300 177 42 137X93 100X56 2.5 11.0 1.5
MCVAKA150 150 350 198 44 137X93 100X56 3.0 11.0 1.7
MCVAKA200 200 500 250 45 151X102 112X63 4.0 11.5 2.8

ＭＣナイロン付ステンレス自在車ストッパー付（ＭＣＶＡＪＡＢ型）

★製品画像（ＭＣＶＡＪＡＢ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
MCVAJAB75 75 150 101 32 82×82 63×63 2.5 9.5 22 0.5
MCVAJAB100 100 200 144 34 95X95 71X71 3.0 11.0 35 1.3
MCVAJAB130 130 300 177 42 108X108 80X80 3.0 11.0 40 1.9
MCVAJAB150 150 350 198 44 120X120 90X90 4.0 11.0 45 2.4
MCVAJAB200 200 500 250 45 140X140 112X112 4.0 11.5 58 3.6
※左ストッパー仕様はございません。

ＭＣナイロン付ステンレス固定車ストッパー付（ＭＣＶＡＫＡＢ型）

★製品画像（ＭＣＶＡＫＡＢ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
MCVAKAB75 75 150 101 32 91×68 63×40 2.0 9.5 0.4
MCVAKAB100 100 200 144 34 115X80 80X45 2.5 11.0 1.0
MCVAKAB130 130 300 177 42 137X93 100X56 2.5 11.0 1.6
MCVAKAB150 150 350 198 44 137X93 100X56 3.0 11.0 1.9
MCVAKAB200 200 500 250 45 151X102 112X63 4.0 11.5 3.0

固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
