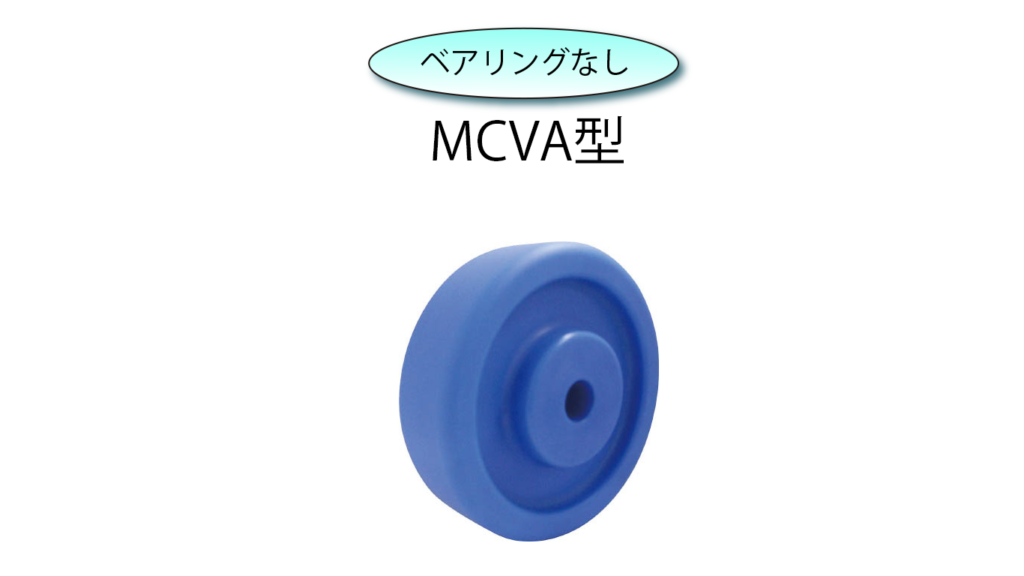

商品画像
寸法図
中荷重用ＭＣナイロン車輪（ＭＣＶＡ型）
-
- プレス金具用の中荷重用ＭＣナイロン車輪です。
- ベアリングなしです。
- Ｊ、Ｋ、ＪＢ、ＫＢ、ＪＡ、ＫＡ、ＪＡＢ、ＫＡＢ金具に取付可能です。
- ＦＣＤ金具ｇ、ｋにも取付可能です。
単位:mm
| 品名 | 車輪外形 D |
許容荷重 kg |
タイヤ巾 R |
ボス巾 W |
軸径 d |
単重量 (kg) |
| MCVA75 | 75 | 360 | 32 | 36 | 10 | 0.2 |
| MCVA100 | 100 | 520 | 34 | 38 | 12 | 0.5 |
| MCVA130 | 130 | 840 | 42 | 50 | 20 | 0.6 |
| MCVA150 | 150 | 1000 | 44 | 52 | 20 | 0.7 |
| MCVA180 | 180 | 1200 | 45 | 54 | 20 | 1.0 |
| MCVA200 | 200 | 1330 | 45 | 54 | 20 | 1.3 |
| MCVA250 | 250 | 2070 | 54 | 63 | 25 | 2.3 |
| MCVA300 | 300 | 2700 | 60 | 70 | 30 | 3.7 |
