空気入タイヤ付キャスター

  • 空気入タイヤ付のキャスターです。
  • クッション性バツグンで悪路に最適です。

空気入タイヤ付自在車（ＨＣＪ型）

★製品画像（ＨＣＪ３．００－４）

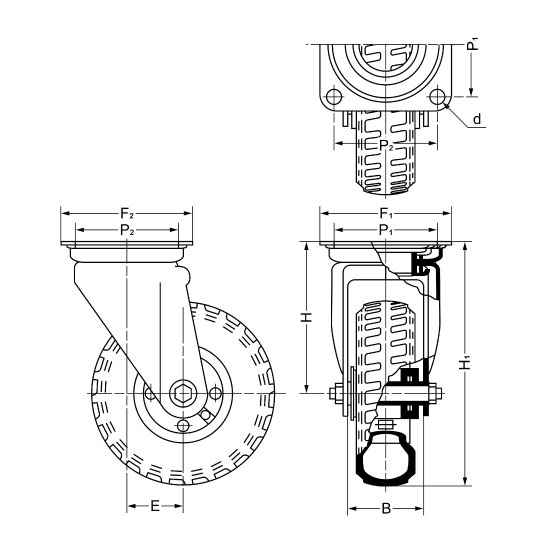

★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取付穴
ピッチ P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
HCJ61/2×2-3 175 80 210 53 120×120 80~90x
80~90		 2.6 11 45 1.5
HCJD61/2×2-3 175 80 210 53 128×98 100×56 2.6 11 45 1.5
HCJ61/2×2-4 170 80 235 53 140×140 112×112 4.0 11.5 53 3.8
HCJ8x3 215 85 287 65 160×160 125×125 4.0 14 66 4.8
HCJ2.50-4 218 85 289 65 160×160 125×125 4.0 14 66 4.8
HCJ3.00-4 254 110 307 76 160×160 125×125 4.0 14 66 5.2
HCJ3.50-5 286 170 367 90 175×175 140×140 4.5 14 71 7.1

空気入タイヤ付固定車（ＨＣＫ型）

★製品画像（ＨＣＫ３．００－４）

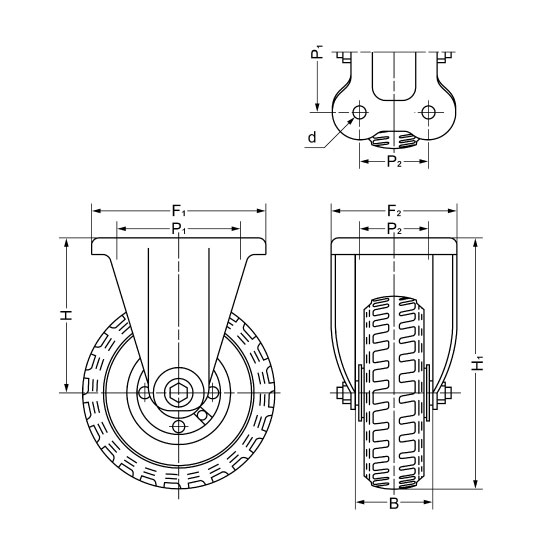

★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取付穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
HCK61/2×2-3 175 80 210 53 127×87 100×56 2.6 11 1.3
HCK61/2×2-4 170 80 235 53 153×126 112×63 3.2 11 2.8
HCK8X3 215 85 287 65 200×140 140×80 4.5 14 4.0
HCK2.50-4 218 85 289 65 200×140 140×80 4.5 14 4.0
HCK3.00-4 254 110 307 76 200×140 140×80 4.5 14 4.4
HCK3.50-5 286 170 367 90 220×150 160×90 4.5 14 6.6

空気入タイヤ付自在車ストッパー付（ＨＣＪＢ型）

★製品画像（ＨＣＪＢ２．５０－４）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取付穴
ピッチ P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
HCJB61/2×2-3 175 80 210 53 120×120 80×80~
90~90		 2.6 11 45 2.0
HCJDB61/2×2-3 175 80 210 53 128×98 100×56 2.6 11 45 2.0
HCJB61/2×2-4 170 80 235 53 140×140 112×112 4.5 14 58 4.4
HCJB8x3 215 85 287 65 160×160 125×125 4 14 66 5.3
HCJB2.50-4 218 85 289 65 160×160 125×125 4 14 66 5.3
HCJB3.00-4 254 110 307 76 160×160 125×125 4 14 66 5.7

各キャスターのタイヤ形状は下記をご参照ください。
