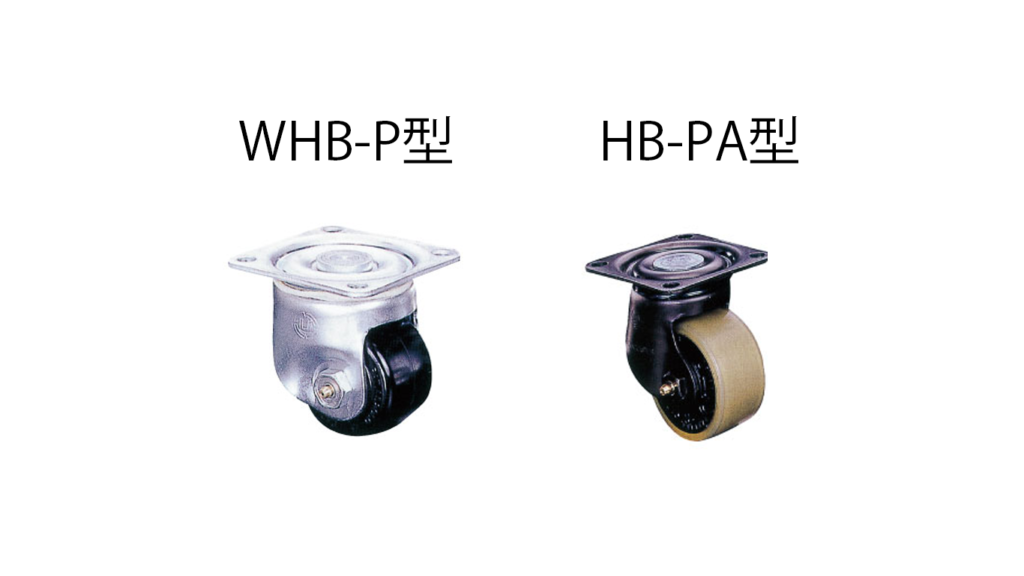

重量用パッキングキャスター

  • 最高の許容荷重。
  • 始動抵抗を極限まで低減。
  • 耐久力抜群、金属に優る驚異的な耐摩耗性能。
  • 弾性が大きく、積載物に衝撃を与えない。
  • 長時間固定されても、荷重による歪みがない。
  • 旋回部では特殊パッキング構造のため、防水・防塵・防錆で旋回は長期にわたり円滑。

WHB-Pシリーズ

★製品画像
★寸法図
単位:mm
品名 車輪外径D 許容荷重
(kg)
車輪取付高さ
H
車輪巾
W
取付座
L1xL2
取り付け穴ピッチ
P1xP2
旋回半径
r
偏芯距離
E
取付穴径
104WHB-P 50 300 79 38 84×84 64×64 39 11 8.5
105WHB-P 65 400 97 48 100×100 78×78 48 13 10.5
106WHB-P 75 500 107 48 100×100 78×78 54 13 10.5
全商品ストッパー付はございません。キャスターホルダーをご利用ください。

HB-PAシリーズ

★製品画像
★寸法図

自在車

単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付高さ
H
車輪巾
W
取付座
L1xL2
取り付け穴ピッチ
P1xP2
旋回半径
r
偏芯距離
E
取付穴径
104HB-PA 50 200 68 28 64×64 50×50 51 25 6.5
105HB-PA 65 300 92 38 90×90 71×71 57 22 10.5
106HB-PA
75 350 106 38 90×90 71×71 62 22 10.5
107HB-PA
100 260 130 38 90×90 71×71 72 22 10.5
108HB-PA
130 350 165 42 110×110 90×90 105 40 10.5
109HB-PA
150 450 187 45 110×110 90×90 116 40 10.5

固定車
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付高さ
H
車輪巾
W
取付座
L1xL2
取り付け穴ピッチ
P1xP2
取付穴径
604HB-PA 50 200 68 28 50×80 36×66 6.5
605HB-PA 65 300 92 38 67×111 47×91 10.5
606HB-PA
75 350 106 38 72×123 52×103 10.5
607HB-PA
100 260 130 38 72×123 52×103 10.5
608HB-PA
130 350 165 42 86×135 63×112 10.5
609HB-PA
150 450 187 45 86×135 63×112 10.5
固定車は全商品ストッパー付はございません。キャスターホルダーをご利用ください。

自在車ストッパー付
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付高さ
H
車輪巾
W
取付座
L1xL2
取り付け穴ピッチ
P1xP2
旋回半径
r
偏芯距離
E
取付穴径
104HB-PAS 50 200 68 28 64×64 50×50 51 25 6.5
105HB-PAS 65 300 92 38 90×90 71×71 57 22 10.5
106HB-PAS
75 350 106 38 90×90 71×71 62 22 10.5
107HB-PAS
100 260 130 38 90X90 71×71 72 22 10.5
108HB-PAS
130 350 165 42 110×110 90×90 105 40 10.5
109HB-PAS
150 450 187 45 110×110 90×90 116 40 10.5
