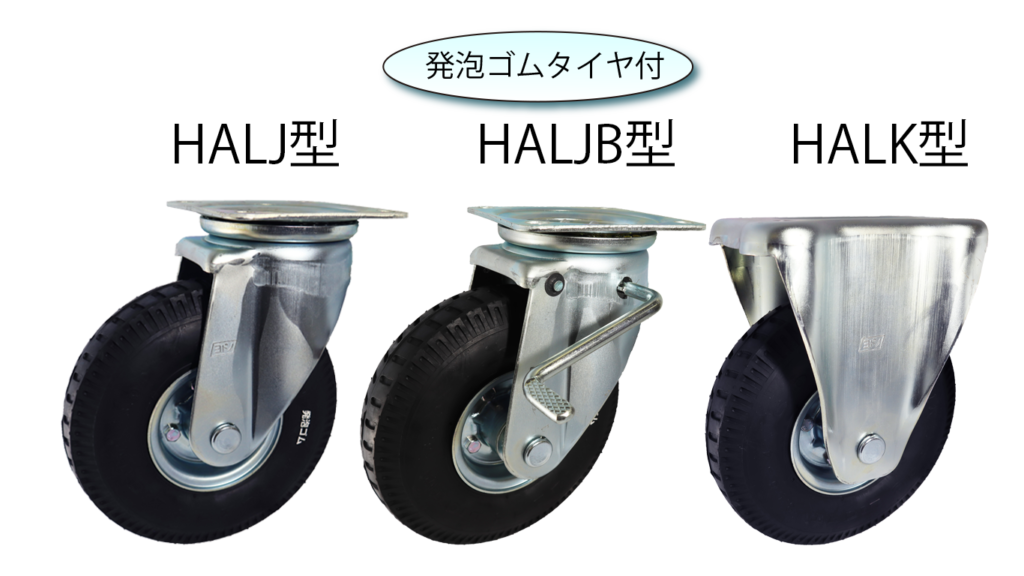

- 発泡ゴムタイヤ付のキャスターです。
- 悪路での運搬に適しております。
発泡ゴムの特徴
- 弾力性のある発泡ゴムの一体成型で、内部は膨張率の大きい柔らかい発泡ゴムです。トレッド部は膨張率のないゴムで気泡膨張の影響を受けませんので、耐摩耗性は良好です。
- 緩衝は空気入タイヤ空気圧3.5f/cmと同じです。
- パターンは空気入タイヤと同じＵラグです。
- ビード部に空気入タイヤと同様の特殊ワイヤを挿入しておりますので、４輪運搬車に装着しても耐荷重によるタイヤホイル空回り及びタイヤが脱落することはありません。
- 自社走行試験機によりテスト結果、サイズ2.50-4で荷重80kg時速6km/h、50km連続走行テスト異常なし。
発泡ゴムタイヤ付自在車（ＨＡＬ－ＷＪ型）
★製品画像（ＨＡＬ－ＷＪ３．００－４）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H1 |
タイヤ巾 | 取付座 F1xF2 |
取付穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 d |
備芯 E |
製品重量 (kg) |
| HAL-WJ2.50×4 | 225 | 85 | 293 | 65 | 160×160 | 125×125 | 4.0 | 14 | 71 | 5.4 |
| HAL-WJ3.00×4 | 251 | 110 | 308 | 69 | 160×160 | 125×125 | 4.0 | 14 | 71 | 6.3 |
| HAL-WJ3.50×5 | 291 | 180 | 369 | 90 | 175×175 | 140×140 | 4.5 | 14 | 71 | 7.8 |
発泡ゴムタイヤ付固定車（ＨＡＬ－ＷＫ型）
★製品画像（ＨＡＬ－ＷＫ３．００－４）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H1 |
タイヤ巾 | 取付座 F1xF2 |
取付穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 d |
製品重量 (kg) |
| HAL-WK2.50×4 | 225 | 85 | 293 | 65 | 200×140 | 140×80 | 4.5 | 14 | 4.9 |
| HAL-WK3.00×4 | 251 | 110 | 308 | 69 | 200×140 | 140×80 | 4.5 | 14 | 5.7 |
| HAL-WK3.50×5 | 291 | 180 | 369 | 90 | 220×150 | 160×90 | 4.5 | 14 | 8.6 |
発泡ゴムタイヤ付自在車ストッパー付（ＨＡＬ－ＷＪＢ型）
★製品画像（ＨＡＬ－ＷＪＢ３．００ｘ４）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H1 |
タイヤ巾 | 取付座 F1xF2 |
取付穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 d |
備芯 E |
製品重量 (kg) |
| HAL-WJB2.50×4 | 225 | 85 | 293 | 65 | 160×160 | 125×125 | 5 | 14 | 71 | 6.3 |
| HAL-WJB3.00×4 | 251 | 110 | 304 | 69 | 160X160 | 125X125 | 5 | 14 | 71 | 6.8 |
