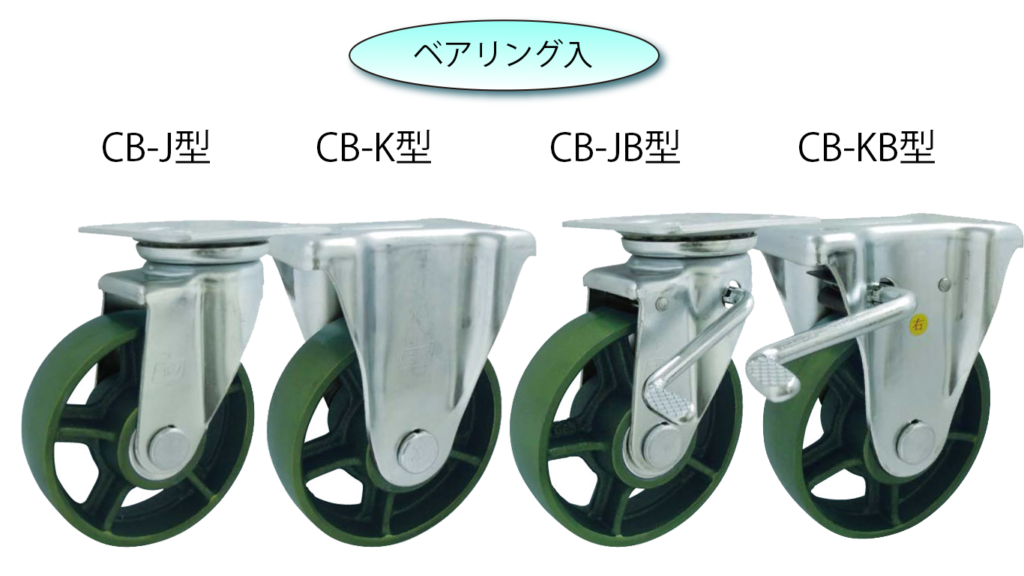

- 中荷重用プレス製キャスターです。
- ベアリング入、鋳鉄車輪付です。
- 車輪のみ必要な場合はプレス用ＣＢとご指定下さい（ＣＢ標準型とは仕様が違います）。
鋳鉄車輪付自在車（ＣＢーＪ型）
★製品画像（ＣＢ－Ｊ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| CB-J75 | 75 | 120 | 101 | 32 | 82×82 | 63×63 | 2.4 | 9.5 | 22 | 1.1 |
| CB-J100 | 100 | 180 | 144 | 35 | 95×95 | 71×71 | 3.3 | 11.0 | 35 | 1.7 |
| CB-J130 | 130 | 250 | 177 | 42 | 108×108 | 80×80 | 4.0 | 11.0 | 40 | 3.2 |
| CB-J150 | 150 | 300 | 198 | 45 | 120×120 | 90×90 | 4.0 | 11.0 | 45 | 3.9 |
| CB-J180 | 180 | 420 | 240 | 45 | 140×140 | 112×112 | 4.0 | 11.5 | 58 | 4.3 |
| CB-J200 | 200 | 420 | 250 | 45 | 140×140 | 112×112 | 4.0 | 11.5 | 58 | 5.5 |
| CB-J250 | 250 | 550 | 305 | 51 | 160×160 | 125×125 | 4.0 | 14.0 | 71 | 9.7 |
| CB-J300 | 300 | 600 | 374 | 51 | 175×175 | 140×140 | 4.5 | 14.0 | 71 | 12.4 |
鋳鉄車輪付固定車（ＣＢーＫ型）
★製品画像（ＣＢ－ｋ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| CB-K75 | 75 | 120 | 101 | 32 | 91×68 | 63×40 | 2.3 | 9.5 | 0.9 |
| CB-K100 | 100 | 180 | 144 | 35 | 115×80 | 80×45 | 2.6 | 10.5 | 1.4 |
| CB-K130 | 130 | 250 | 177 | 42 | 137×93 | 100×56 | 2.6 | 11.0 | 2.8 |
| CB-K150 | 150 | 300 | 198 | 45 | 137×93 | 100×56 | 3.2 | 11.0 | 3.5 |
| CB-K180 | 180 | 420 | 240 | 45 | 151×102 | 112×63 | 4.5 | 11.5 | 4.5 |
| CB-K200 | 200 | 420 | 250 | 45 | 151×102 | 112×63 | 4.5 | 11.5 | 4.6 |
| CB-K250 | 250 | 550 | 305 | 51 | 200×140 | 140×80 | 4.5 | 14.0 | 8.8 |
| CB-K300 | 300 | 600 | 374 | 51 | 220×150 | 160×90 | 4.5 | 14.0 | 12.0 |
鋳鉄車輪付自在車ストッパー付（ＣＢーＪＢ型）
★製品画像（ＣＢ－ＪＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| CB-JB75 | 75 | 120 | 101 | 32 | 82×82 | 63×63 | 2.4 | 9.5 | 22 | 1.2 |
| CB-JB100 | 100 | 180 | 144 | 35 | 95×95 | 71×71 | 3.3 | 11.0 | 35 | 1.8 |
| CB-JB130 | 130 | 250 | 177 | 42 | 108×108 | 80×80 | 4.0 | 11.0 | 40 | 3.4 |
| CB-JB150 | 150 | 300 | 198 | 45 | 120×120 | 90×90 | 4.0 | 11.0 | 45 | 4.1 |
| CB-JB200 | 200 | 420 | 250 | 45 | 140×140 | 112×112 | 4.1 | 11.5 | 58 | 5.8 |
| CB-JB250 | 250 | 550 | 305 | 51 | 160×160 | 125×125 | 4.1 | 14.0 | 71 | 10.1 |
※１００～２００のサイズには左ストッパーもございます。
鋳鉄車輪付固定車ストッパー付（ＣＢーＫＢ型）
★製品画像（ＣＢ－ＫＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| CB-KB75 | 75 | 120 | 101 | 32 | 91×68 | 63×40 | 2.3 | 9.5 | 1.0 |
| CB-KB100 | 100 | 180 | 144 | 35 | 115×80 | 80×45 | 2.6 | 10.5 | 1.6 |
| CB-KB130 | 130 | 250 | 177 | 42 | 137×93 | 100×56 | 2.6 | 11.0 | 3.0 |
| CB-KB150 | 150 | 300 | 198 | 45 | 137×93 | 100×56 | 3.2 | 11.0 | 3.7 |
| CB-KB200 | 200 | 420 | 250 | 45 | 151×102 | 112×63 | 4.5 | 11.5 | 4.8 |
固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
