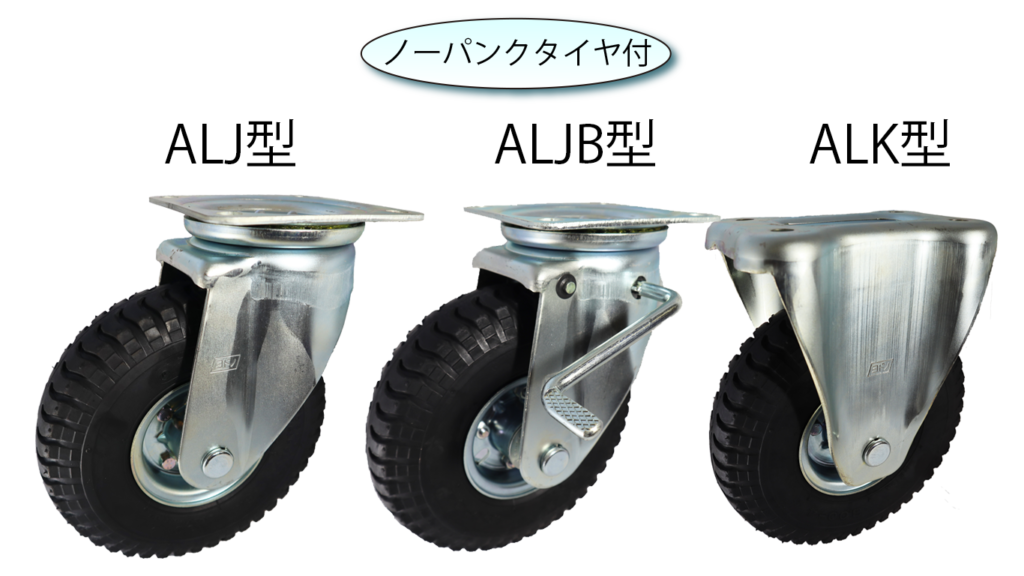

- ノーパンクタイヤ付のキャスターです。
- 悪路での運搬に適しております。
- タイヤパターンはこちらになります。
ノーパンクタイヤ付自在車(AL-WJ型)
★製品画像(AL-WJ3.00-4)


★寸法図


単位:mm
品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取付穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
AL-WJ61/2×2-3 | 175 | 80 | 210 | 53 | 120×120 | 80×80~ 90×90 |
2.6 | 11 | 45 | 1.6 |
AL-WJ61/2×2-3 長方 |
175 | 80 | 210 | 53 | 128×98 | 100×56 | 2.6 | 11 | 45 | 1.6 |
AL-WJ61/2×2-4 | 177 | 80 | 238 | 60 | 140×140 | 112×112 | 4.0 | 11.5 | 53 | 4.4 |
AL-WJ8x3.00 | 210 | 100 | 285 | 65 | 160×160 | 125×125 | 4.0 | 14 | 66 | 6.0 |
AL-WJ2.50×4 | 220 | 100 | 290 | 60 | 160×160 | 125×125 | 4.0 | 14 | 66 | 6.1 |
AL-WJ3.00×4 | 248 | 130 | 304 | 73 | 160×160 | 125×125 | 4.0 | 14 | 66 | 7.2 |
AL-WJ10x3.00-5 | 250 | 180 | 305 | 73 | 160×160 | 125×125 | 4.0 | 14 | 66 | 8.3 |
AL-WJ3.50×5 | 286 | 200 | 367 | 90 | 175×175 | 140×140 | 4.5 | 14 | 71 | 10.5 |
ノーパンクタイヤ付固定車(AL-WK型)
★製品画像(AL-WK3.00-4)


★寸法図


単位:mm
品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取付穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
AL-WK61/2×2-3 | 175 | 80 | 210 | 53 | 127×87 | 100×56 | 2.6 | 11 | 1.4 |
AL-WK61/2×2-4 | 177 | 80 | 238 | 60 | 153×126 | 112×63 | 3.2 | 11 | 3.4 |
AL-WK8x3.00 | 210 | 100 | 285 | 65 | 200×140 | 140×80 | 4.5 | 14 | 5.2 |
AL-WK2.50×4 |
220 | 100 | 290 | 60 | 200×140 | 140×80 | 4.5 | 14 | 5.3 |
AL-WK3.00×4 |
248 | 130 | 304 | 73 | 200×140 | 140×80 | 4.5 | 14 | 6.4 |
AL-WK10x3.00-5 | 250 | 180 | 305 | 73 | 200×140 | 140×80 | 4.5 | 14 | 7.5 |
AL-WK3.50×5 |
286 | 200 | 367 | 90 | 220×150 | 160×90 | 4.5 | 14 | 10.0 |
ノーパンクタイヤ付自在車ストッパー付(AL-WJB型)
★製品画像(AL-WJB3.00x4)


★寸法図


単位:mm
品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取付穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
AL-WJB61/2×2-3 | 175 | 80 | 210 | 53 | 120×120 | 80×80~ 90×90 |
2.6 | 11 | 45 | 2.0 |
AL-WJB61/2×2-3長方 | 175 | 80 | 210 | 53 | 128×98 | 100×56 | 2.6 | 11 | 45 | 2.0 |
AL-WJB61/2×2-4 | 177 | 80 | 238 | 60 | 140×140 | 112×112 | 4.5 | 14 | 58 | 5.0 |
AL-WJB8x3.00 | 210 | 100 | 285 | 65 | 160×160 | 125×125 | 4 | 14 | 66 | 6.5 |
AL-WJB2.50×4 | 220 | 100 | 290 | 60 | 160×160 | 125×125 | 4 | 14 | 66 | 6.6 |
AL-WJB3.00×4 | 248 | 130 | 304 | 73 | 160X160 | 125X125 | 4 | 14 | 66 | 7.7 |
AL-WJB10x3.00-5 | 250 | 180 | 305 | 73 | 160×160 | 125×125 | 4 | 14 | 66 | 8.8 |
61/2×2-3のブレーキ形状は蝶々型になります。
