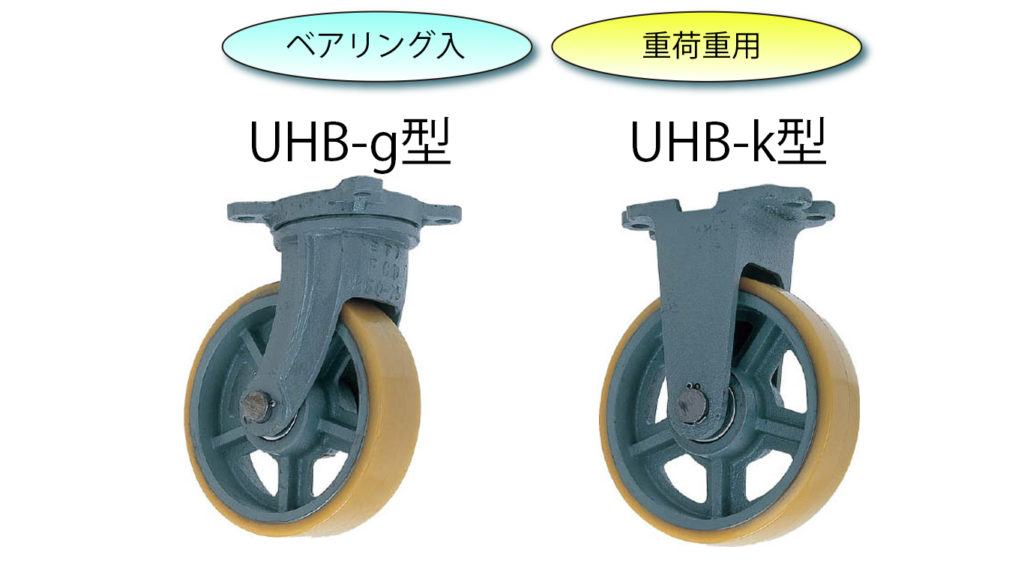

重荷重用キャスターウレタンゴム車輪付

  • ＦＣＤ金具、ＦＣＤ芯の重荷重用ウレタンゴム車輪付きキャスターです。
  • ベアリング入です。
  • ストッパー、旋回ロックも別作可能です。

ウレタンゴム車輪付自在車
（ＵＨＢ－ｇ型）

★製品画像（ＵＨＢ－ｇ２５０ｘ７５）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重(kg) 車輪取付
高さ H		 タイヤ巾 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径Q 備芯
E		 製品重量
(kg)
UHB-g100x50 100 330 140 51 115×115 85×85 8.5 11 35 3.5
UHB-g100x65 100 380 140 64 130×130 100×100 9.5 11 35 5.0
UHB-g130x50 130 380 178 51 122×122 95×95 8.5 11 40 4.1
UHB-g130x65 130 450 178 64 130×130 100×100 9.5 11 35 5.7
UHB-g150x50 150 430 210 51 126×126 100×100 9.5 13 40 5.2
UHB-g150x65 150 560 210 64 130×130 100×100 9.5 11 40 6.3
UHB-g150x75 150 670 210 76 142×142 110×110 11.5 13 45 7.4
UHB-g150x100 150 870 225 102 165×165 115×115 17.0 13 60 13.5
UHB-g180x50 180 480 230 51 137×137 105×105 9.0 13 45 6.2
UHB-g180x65 180 600 235 64 147×147 110×110 13.0 13 45 8.1
UHB-g180x75 180 750 235 76 168×168 130×130 14.5 13 50 11.2
UHB-g200x50 200 530 255 51 145×145 112×112 10.0 13 50 7.1
UHB-g200x65 200 680 255 64 142×142 110×110 11.0 13 50 9.0
UHB-g200x75 200 790 255 76 160×160 125×125 11.5 15 50 10.1
UHB-g200x90 200 900 255 89 160×160 125×125 11.5 15 55 13.1
UHB-g250x65 250 830 315 64 175×175 136×136 12.0 14 80 13.5
UHB-g250x75 250 1000 315 76 175×175 136×136 12.0 14 60 14.7
UHB-g250x90 250 1250 315 89 200×200 155×155 14.0 15 70 20.3
UHB-g250x100 250 1400 330 102 205×205 167×167 16.0 16 90 27.2
UHB-g300x65 300 980 375 64 195×195 155×155 14.0 15 70 17.8
UHB-g300x75 300 1130 375 76 195×195 155×155 14.0 15 70 19.0
UHB-g300x90 300 1350 375 89 195×195 155×155 14.0 15 70 21.5
UHB-g300x100 300 1500 355 102 205×205 167×167 16.0 16 90 26.4

ウレタンゴム車輪付自在車
（ＵＨＢ－ｇ型）鉄製金具

★製品画像（ＵＨＢ－ｇ５００ｘ１３０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H’		 タイヤ巾 取付座
AxB		 取り付け穴
ピッチ PxP		 ベース厚
t		 取付穴径 備芯
E		 製品重量
(kg)
UHB-g360x90 360 1400 422 89 250×250 210×210 16.0 16 85 41
UHB-g410x75 410 1300 485 76 300×300 260×260 16.0 16 80 56
UHB-g410x100 410 2000 497 102 300×300 260×260 16.0 16 100 63
UHB-g500x75 500 1800 600 76 330×330 270×270 19.0 22 120 72
UHB-g500x100 500 2600 600 102 330×330 270×270 19.0 22 120 87
UHB-g500x130 500 3500 600 127 370×370 310×310 19.0 22 120 102
UHB-g500x150 500 4500 600 150 370×370 310×310 19.0 22 120 114

ウレタンゴム車輪付固定車
（ＵＨＢ－ｋ型）

★製品画像（ＵＨＢ－ｋ２５０ｘ７５）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾 取付座
AxB		 取り付け穴
ピッチ P1xP2		 ベース厚
t		 取付穴径Q 製品重量
(kg)
UHB-k100x50 100 330 140 51 113×76 85 9.5 11 2.5
UHB-k100x65 100 380 140 64 118×91 90×40 9.5 11 3.3
UHB-k130x50 130 380 178 51 155×75 128 12.0 11 3.3
UHB-k130x65 130 450 178 64 133×93 105×40 9.5 11 5.2
UHB-k150x50 150 430 210 51 183×75 150 12.0 15 4.3
UHB-k150x65 150 560 210 64 152×93 120×45 11.5 13 5.8
UHB-k150x75 150 670 210 76 166×106 135×73 11.5 13 6.8
UHB-k150x100 150 870 225 102 177×145 140×45 17.5 15 11.1
UHB-k180x50 180 480 230 51 205×82 160 12.0 13 5.3
UHB-k180x65 180 600 235 64 180×100 140×45 16.5 13 7.5
UHB-k180x75 180 750 235 76 203×117 160×50 18.5 13 9.2
UHB-k200x50 200 530 255 51 208×85 165 13.0 13 6.1
UHB-k200x65 200 680 255 64 195×95 163×45 11.5 13 7.9
UHB-k200x75 200 790 255 76 192×106 160×70 12.0 15 8.8
UHB-k200x90 200 900 255 89 195×120 162×85 12.0 15 11.9
UHB-k250x65 250 830 315 64 196×103 160×50 12.0 15 11.5
UHB-k250x75 250 1000 315 76 196×116 160×50 12.0 15 13.2
UHB-k250x90 250 1250 315 89 217×128 180×65 12.0 15 17.3
UHB-k250x100 250 1400 330 102 220×155 183×90 14.0 18 21.2
UHB-k300x65 300 980 375 64 210×107 173×63 12.5 15 14.3
UHB-k300x75 300 1130 375 76 210×107 173×63 12.5 15 15.5
UHB-k300x90 300 1350 375 89 215×125 180×63 12.5 15 18.2
UHB-k300x100 300 1500 355 102 220×155 183×90 14.0 18 20.4

ウレタンゴム車輪付固定車
（ＵＨＢ－ｋ型）鉄製金具

★製品画像（ＵＨＢ－ｋ５００ｘ１３０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H’		 タイヤ巾 取付座
AxB		 取り付け穴
ピッチ  P1xP2		 ベース厚
t		 取付穴径 製品重量
(kg)
UHB-k360x90 360 1400 422 89 280×250 230×200 16.0 16 37
UHB-k410x75 410 1300 485 76 280×220 230×180 16.0 16 46
UHB-k410x100 410 2000 497 102 280×250 230×200 16.0 16 54
UHB-k500x75 500 1800 600 76 320×250 260×190 19.0 22 55
UHB-k500x100 500 2600 600 102 320×250 260×190 19.0 22 70
UHB-k500x130 500 3500 600 127 320×270 260×210 19.0 22 82
UHB-k500x150 500 4500 600 150 320×270 260×210 19.0 22 94
