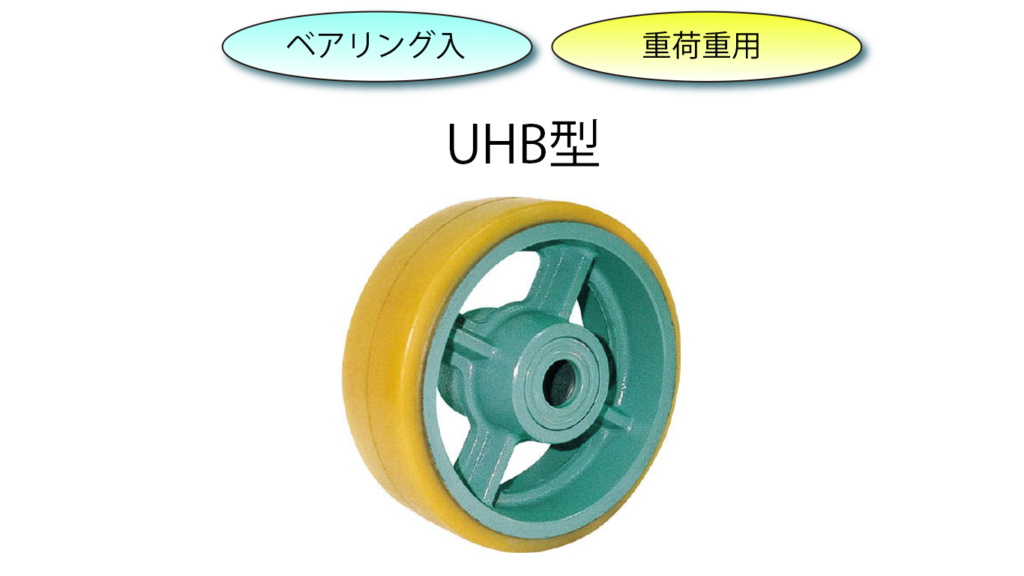

重荷重用ウレタンゴム車輪（ＵＨＢ型）
鋳物芯の重荷重用ゴム車輪、ベアリング入タイプです。
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
タイヤ巾 W |
ボス巾 W1 |
軸径 d |
ベアリング | リム径 D1 |
ボス径 D2 |
ベアリング当り a | アーム数 | 製品重量 (kg) |
| UHB100x50 | 100 | 330 | 51 | 54 | 17 | 6203 | 80 | 59 | 42 | ベタ | 1.7 |
| UHB100x65 | 100 | 380 | 64 | 70 | 17 | 6203 | 80 | 59 | 54 | ベタ | 2.2 |
| UHB130x50 | 130 | 380 | 51 | 54 | 20 | 6204 | 110 | 60 | 38 | ベタ | 2.4 |
| UHB130x65 | 130 | 450 | 64 | 70 | 20 | 6204 | 110 | 60 | 54 | ベタ | 3.2 |
| UHB150x50 | 150 | 430 | 51 | 57 | 25 | 6205 | 128 | 61 | 41 | ベタ | 2.5 |
| UHB150x65 | 150 | 560 | 64 | 70 | 25 | 6205 | 128 | 65 | 54 | ベタ | 3.3 |
| UHB150x75 | 150 | 670 | 76 | 82 | 25 | 6205 | 128 | 71 | 66 | ベタ | 3.8 |
| UHB150x100 | 150 | 870 | 102 | 108 | 30 | 6206 | 128 | 75 | 90 | ベタ | 6.6 |
| UHB180x50 | 180 | 480 | 51 | 57 | 25 | 6205 | 155 | 67 | 41 | 4 | 3.5 |
| UHB180x65 | 180 | 620 | 64 | 70 | 25 | 6205 | 155 | 67 | 54 | 4 | 4.2 |
| UHB180x75(*1) | 180 | 750 | 76 | 82 | 25 | 6205 | 155 | 68 | 66 | 4 | 5.1 |
| UHB200x50 | 200 | 530 | 51 | 57 | 25 | 6205 | 176 | 67 | 41 | ベタ | 3.0 |
| UHB200x65 | 200 | 680 | 64 | 70 | 25 | 6205 | 176 | 69 | 54 | 4 | 3.8 |
| UHB200x75 | 200 | 790 | 76 | 82 | 25 | 6205 | 176 | 68 | 66 | 4 | 4.5 |
| UHB200x90 | 200 | 900 | 89 | 95 | 30 | 6206 | 176 | 81 | 77 | 4 | 7.8 |
| UHB200x100 | 200 | 1200 | 102 | 114 | 40 | 6208 | 170 | 98 | 94 | 4 | 10.3 |
| UHB250x65 | 250 | 830 | 64 | 70 | 25 | 6305 | 220 | 83 | 52 | 5 | 8.1 |
| UHB250x75 | 250 | 1000 | 76 | 82 | 30 | 6206 | 220 | 84 | 64 | 5 | 8.6 |
| UHB250x90 | 250 | 1250 | 89 | 102 | 30 | 6206 | 220 | 83 | 84 | 5 | 10.2 |
| UHB250x100(*2) | 250 | 1400 | 102 | 114 | 40 | 6208 | 220 | 96 | 94 | 5 | 15.4 |
| UHB250x125 | 250 | 1600 | 125 | 133 | 50 | 6210 | 220 | 108 | 113 | 5 | 16.8 |
| UHB300x65 | 300 | 980 | 64 | 82 | 30 | 6206 | 260 | 85 | 64 | 5 | 8.1 |
| UHB300x75 | 300 | 1130 | 76 | 82 | 30 | 6206 | 260 | 85 | 64 | 5 | 9.1 |
| UHB300x90 | 300 | 1350 | 89 | 99 | 30 | 6206 | 260 | 85 | 81 | 5 | 10.2 |
| UHB300x100#6(*2) | 300 | 1500 | 102 | 114 | 30 | 6306 | 260 | 96 | 94 | 5 | 14.9 |
| UHB300x100#8 | 300 | 1500 | 102 | 114 | 40 | 6208 | 260 | 96 | 94 | 5 | 13.9 |
| UHB300x130 | 300 | 2000 | 125 | 133 | 50 | 6210 | 260 | 108 | 113 | 5 | 18.5 |
| UHB300x150 | 300 | 2500 | 150 | 160 | 50 | 6210 | 260 | 110 | 140 | 5 | 21.0 |
| UHB360x75 | 360 | 1100 | 76 | 82 | 35 | 6207 | 320 | 78 | 62 | 5 | 17.5 |
| UHB360x90 | 360 | 1400 | 89 | 102 | 35 | 6207 | 320 | 96 | 82 | 5 | 19.0 |
| UHB410x75 | 410 | 1300 | 76 | 89 | 40 | 6208 | 360 | 112 | 69 | 5 | 27.0 |
| UHB410x100#8 | 410 | 2000 | 102 | 133 | 40 | 6208 | 360 | 118 | 113 | 5 | 31.0 |
| UHB410x100#10 | 410 | 2000 | 102 | 133 | 50 | 6210 | 360 | 132 | 113 | 5 | 34.3 |
| UHB410x130 | 410 | 2400 | 127 | 133 | 50 | 6210 | 356 | 128 | 113 | 5 | 41.0 |
| UHB460x100 | 460 | 2200 | 102 | 133 | 50 | 6210 | 410 | 130 | 113 | 5 | 48.0 |
| UHB460x130 | 460 | 2700 | 127 | 133 | 60 | 6212 | 407 | 150 | 113 | 5 | 54.0 |
| UHB500x75 | 503 | 1800 | 76 | 95 | 35 | 6207 | 432 | 111 | 75 | 5 | 26.0 |
| UHB500x100 | 503 | 2600 | 102 | 133 | 50 | 6210 | 432 | 127 | 113 | 5 | 41.0 |
| UHB500x130 | 503 | 3500 | 127 | 133 | 50 | 6210 | 432 | 129 | 113 | 5 | 46.0 |
| UHB500x150 | 503 | 4500 | 150 | 160 | 50 | 6210 | 432 | 133 | 140 | 5 | 58.0 |
(*1)UHB180x75金具付の場合は軸径20φになります。
(*2)UHB250x100,UHB300x100につきましては、金具付の場合軸径は30φになります。
