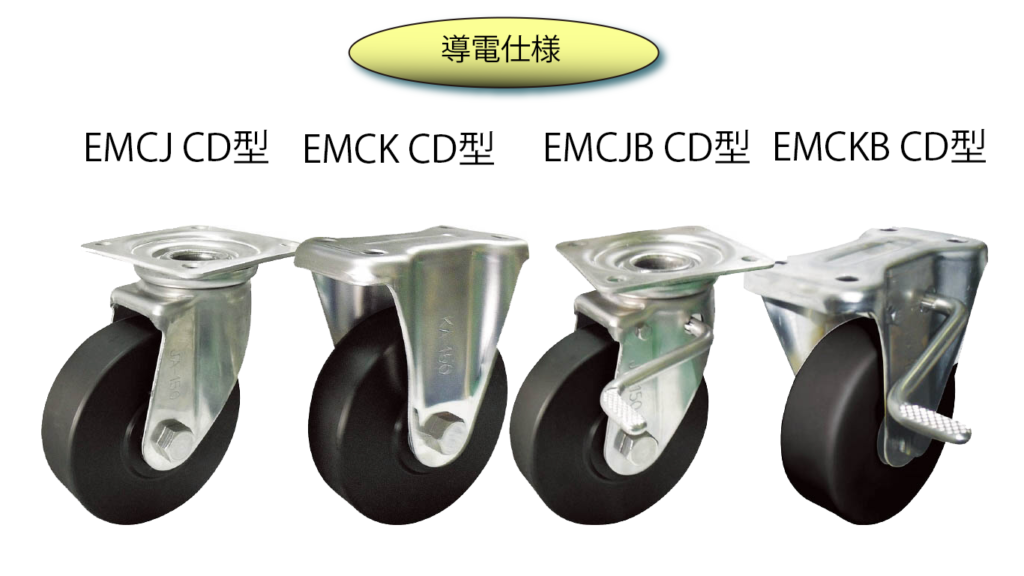

中荷重用導電MCナイロンキャスター

    • 優れた導電性能で静電気を放出します。
    • 静電気除去により塵埃の吸着を防ぎます。
    • 静電気による災害を防止します。
    • 粉塵や可燃性ガス等が漂う場所での搬送作業に適しています。
    • 高荷重で、耐油、耐アルカリ、耐有機溶剤に優れています。
    • 帯電防止車以上に埃がつきにくく高度な防塵性があります。
    • 半導体製造工場、塗料製造工場、有機溶剤製造工場、溶剤取扱い場所での使用に最適です。
    • 体積固有抵抗値 10^2~10^4Ω・cm

導電MCナイロン車輪付自在車(EMC-J CD型)

★製品画像(EMC-J150CD)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
備芯
E
製品重量
(kg)
EMC-J75CD 75 150 101 32 82×82 63×63 2.3 9.5 29 0.6
EMC-J100CD 100 200 144 34 95×95 71×71 3.2 11.0 35 1.0
EMC-J130CD 130 300 177 47 108×108 80×80 4.0 11.0 40 2.1
EMC-J150CD 150 350 198 47 120×120 90×90 4.0 11.0 45 2.5
EMC-J200CD 200 420 250 45 140×140 112×112 4.5 11.0 58 4.0

導電MCナイロン車輪付固定車(EMC-K CD型)

★製品画像(EMC-K150CD)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴
ピッチ P1xP2
ベース厚
t
取付穴径
Q
製品重量
(kg)
EMC-K75CD 75 150 101 32 95×72 63×40 2.3 9.5 0.4
EMC-K100CD 100 200 144 34 115×80 80×45 2.6 10.5 0.8
EMC-K130CD 130 300 177 47 137×93 100×56 2.6 11.0 1.7
EMC-K150CD 150 350 198 47 137×93 100×56 3.2 11.0 2.1
EMC-K200CD 200 420 250 45 151×102 112×63 4.5 11.5 3.1

導電MCナイロン車輪付自在車ストッパー付(EMC-JB CD型)

★製品画像(EMC-JB150CD)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
備芯
E
製品重量
(kg)
EMC-JB75CD 75 150 101 32 82×82 63×63 2.4 9.5 29 0.7
EMC-JB100CD 100 200 144 34 95×95 71×71 3.3 11.0 35 1.2
EMC-JB130CD 130 300 177 47 108×108 80×80 4.0 11.0 40 2.3
EMC-JB150CD 150 350 198 47 120×120 90×90 4.0 11.0 45 2.7
EMC-JB200CD 200 420 250 45 140×140 112×112 4.5 11.0 58 4.3

※100~200φは左ストッパー仕様もございます。

導電MCナイロン車輪付固定車ストッパー付(EMC-KB CD型)

★製品画像(EMC-KB150R CD)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
製品重量
(kg)
EMC-KB75R(L) CD 75 150 101 32 95×72 63×40 2.3 9.5 0.5
EMC-KB100R(L) CD 100 200 144 34 115×80 80×45 2.6 10.5 0.9
EMC-KB130R(L) CD 130 300 177 47 137×93 100×56 2.6 11.0 1.6
EMC-KB150R(L) CD 150 350 198 47 137×93 100×56 3.2 11.0 1.9
EMC-KB200R(L) CD 200 420 250 45 151×102 112×63 4.5 11.5 2.9

固定ストッパー車は1個だけの使用では台車が動く恐れがあります。2輪ストッパー車にてご使用ください。
Rは右ストッパー。Lは左ストッパーです。
また、弊社では偶数注文で指定のない場合、右レバー、左レバーをセットにて出荷します。
