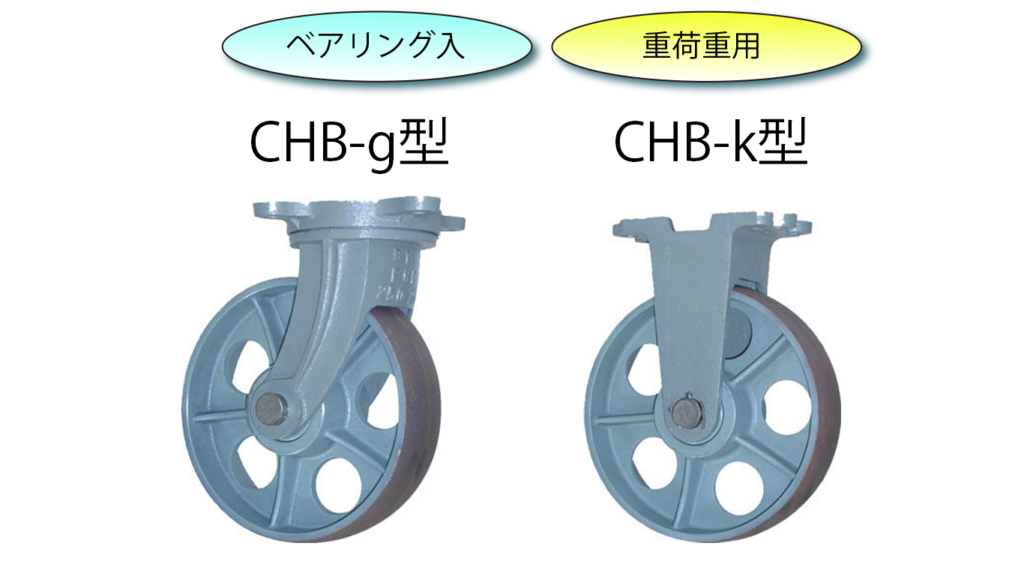

重荷重用キャスター鋳鉄車輪付

  • 重荷重用鋳鉄車輪付きキャスターです。
  • ベアリング入です。

鋳鉄車輪付自在車（ＣＨＢ－ｇ型）

★製品画像
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重 (kg) 車輪取付
高さ H		 タイヤ巾 W 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
CHB-g100x50 100 350 140 50 115×115 85×85 8.5 11 35 3.2
CHB-g130x50 130 400 178 51 122×122 95×95 8.5 11 40 4.7
CHB-g130x65 130 470 178 64 130×130 100×100 9.5 11 35 4.9
CHB-g150x50 150 480 210 51 126×126 100×100 9.5 13 40 5.6
CHB-g150x65 150 520 210 65 130×130 100×100 9.5 11 40 6.4
CHB-g150x75 150 560 210 75 142×142 110×110 11.5 13 45 7.6
CHB-g180x65 180 620 235 64 147×147 110×110 13.0 13 45 9.5
CHB-g180x75 180 680 235 76 168×168 130×130 14.5 13 50 11.4
CHB-g200x65
 200 680 255 64 142×142 110×110 11.0 13 50 9.4
CHB-g200x75
 200 800 255 75 160×160 125×125 11.5 15 50 13.6
CHB-g250x75
 250 1050 315 75 175×175 136×136 12.0 14 70 17.6
CHB-g250x90
 250 1200 315 90 200×200 155×155 14.0 15 70 19.2
CHB-g300x75 300 1200 375 75 195×195 155×155 14.0 15 70 19.6
CHB-g300x90
 300 1500 375 89 195×195 155×155 14.0 15 70 26.3

鋳鉄車輪付固定車（ＣＨＢ－ｋ型）

★製品画像
★寸法図
単位:mm
品名 車輪外形
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾 W 取付座
AxB		 取り付け穴
ピッチ P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
CHB-k100x50 100 350 140 50 113×76 85 9.5 11 2.2
CHB-k130x50 130 400 178 51 155×75 128 12.0 11 3.8
CHB-k130x65 130 470 178 64 133×93 105×40 9.5 11 4.0
CHB-k150x50 150 480 210 51 183×75 150 12.0 15 4.9
CHB-k150x65 150 520 210 65 152×93 120×45 11.5 13 5.7
CHB-k150x75 150 560 210 75 166×106 135×73 11.5 13 6.7
CHB-k180x65 180 620 235 64 180×100 140×45 16.5 13 8.9
CHB-k180x75 180 680 235 76 203×117 160×50 18.5 13 9.4
CHB-k200x65
 200 680 255 64 195×95 163×45 11.5 13 8.8
CHB-k200x75
 200 800 255 75 192×106 160×70 12.0 13 12.2
CHB-k250x75 250 1050 315 75 196×116 160×50 12.0 15 15.0
CHB-k250x90
 250 1200 315 90 217×128 180×65 12.0 15 15.6
CHB-k300x75
 300 1200 375 75 210×107 173×63 12.5 15 15.8
CHB-k300x90 300 1500 375 89 215×125 180×63 12.5 15 22.6
