重荷重用鋳鉄車輪

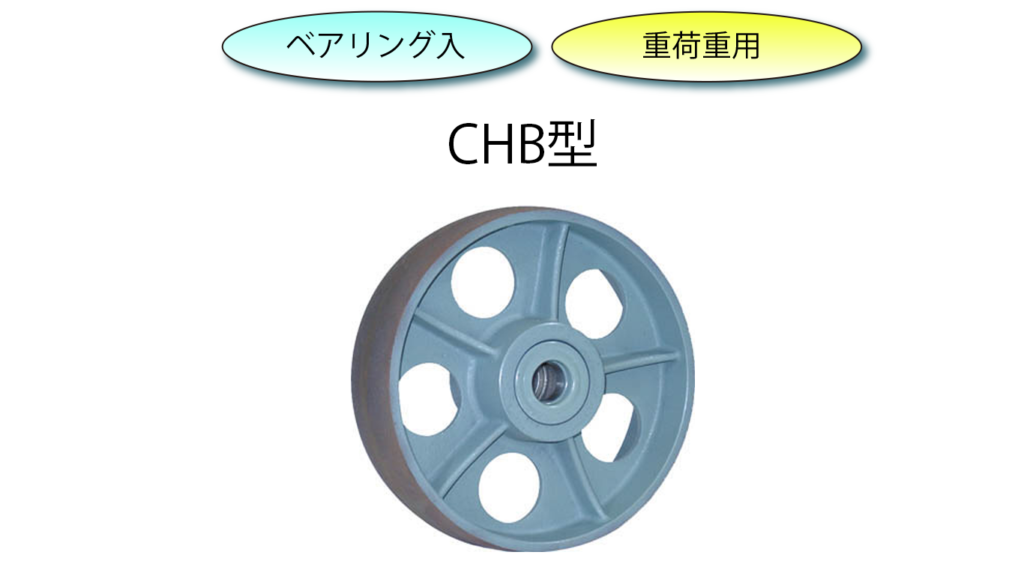

商品画像
寸法図

重荷重用鋳鉄車輪（ＣＨＢ型）

重荷重用鋳鉄車輪、ベアリング入タイプです。
単位:mm
品名 車輪外形
D		 許容荷重
kg		 タイヤ巾
W		 ボス巾
W1		 軸径
d		 ベアリング ボス径 ベアリング当り
a		 アーム数 製品重量
(kg)
CHB100x50 100 350 50 55 17 6203 53 43 ベタ 1.4
CHB130x50 130 400 51 54 20 6204 60 38 ベタ 2.1
CHB130x65 130 470 64 70 20 6204 60 54 ベタ 2.6
CHB150x50 150 480 51 57 25 6205 69 41 ベタ 3.2
CHB150x65 150 520 65 70 25 6205 69 54 ベタ 3.7
CHB150x75 150 560 75 82 25 6205 69 66 ベタ 4.4
CHB180x65 180 620 64 70 25 6205 69 54 ベタ 4.7
CHB180x75 180 680 76 82 25 6205 70 66 ベタ 5.7
CHB200x65 200 680 64 70 25 6205 70 54 5 5.5
CHB200x75 200 800 75 82 25 6205 70 66 5 6.2
CHB250x75 250 1050 75 89 30 6206 87 71 5 9.5
CHB250x90 250 1200 90 102 30 6206 87 84 5 11.2
CHB300x75 300 1200 75 82 30 6206 81 64 5 11.4
CHB300x90 300 1500 89 102 30 6206 91 84 5 18.0
