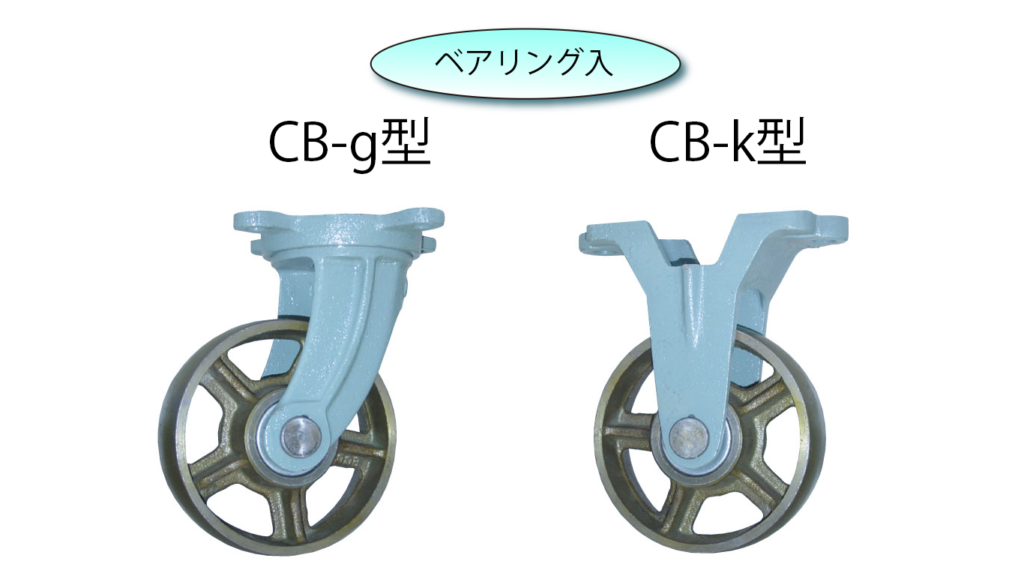

中荷重用キャスター鋳鉄車輪付

  • 鋳物金具、鋳物芯の中荷重用鋳鉄車輪付きキャスターです。
  • ベアリング入です。

鋳鉄車輪付自在車（ＣＢ－ｇ型）

★製品画像（ＣＢ－ｇ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付高さ
H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
CB-g75 75 140 122 32 85×85 62×62 6.5 10 25 1.4
CB-g100 100 200 145 35 107×107 80×80 7.5 11 30 2.1
CB-g130 130 360 178 42 122×122 95×95 7.5 13 40 4.1
CB-g150 150 400 210 45 126×126 100×100 8.5 13 45 4.6
CB-g180 180 480 230 45 137×137 102×102 9.0 13 45 5.8
CB-g200 200 500 255 45 145×145 112×112 9.0 13 50 6.5
CB-g250 250 680 315 51 177×177 140×140 11.0 15 65 9.7
CB-g300 300 720 360 51 187×187 150×150 12.5 15 105 14.5

鋳鉄車輪付自在車（ＣＳＢ－ｇ型）

★製品画像（ＣＳＢ－ｇ１５０）
★寸法図
〇鋳鉄車輪（外径加工）自在車付
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付高さ
H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
CSB-g100 100 200 145 35 107×107 80×80 7.5 11 30 2.1
CSB-g130 130 360 178 42 122×122 95×95 7.5 13 40 4.1
CSB-g150 150 400 210 45 126×126 100×100 8.5 13 45 4.6

鋳鉄車輪付固定車（ＣＢ－ｋ型）



★製品画像（ＣＢ－ｋ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付高さ
H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
CB-k75 75 140 122 32 125×55 103 7.5 10 1.2
CB-k100 100 200 145 35 130×65 102 12.0 11 1.8
CB-k130 130 360 178 42 155×75 128 12.0 13 3.2
CB-k150 150 400 210 45 183×75 150 12.0 13 4.0
CB-k180 180 480 230 45 205×82 162 12.0 14 5.3
CB-k200 200 500 255 45 208×85 165 13.0 14 5.5
CB-k250 250 680 315 51 208×93 168 13.5 15 7.4
CB-k300 300 720 360 51 210×95 175 13.5 15 11.3

鋳鉄車輪付固定車（ＣＳＢ－ｋ型）



★製品画像（ＣＳＢ－ｋ１５０）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付高さ
H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
CSB-k100 100 200 145 35 130×65 102 12.0 11 1.8
CSB-k130 130 360 178 42 155×75 128 12.0 13 3.2
CSB-k150 150 400 210 45 183×75 150 12.0 13 4.0
