中荷重用鋳鉄車輪

中荷重用鋳鉄車輪（ＣＢ型）

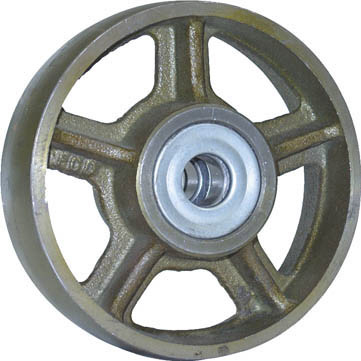

商品画像（ＣＢ１５０）
寸法図
中荷重用の鋳鉄車輪、ベアリング入タイプです。
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 タイヤ巾
W		 ボス巾
W1		 軸径
d		 ベアリング ボス径
D2		 ベアリング当り
a		 アーム数 製品重量
(kg)
CB75 75 140 32 38 10 6200 41 26 ベタ 0.7
CB100 100 200 35 42 12 6201 47 30 ベタ 1.0
CB130 130 360 42 51 20 6204 60 35 5 2.0
CB150 150 400 45 57 20 6204 61 41 5 2.4
CB180 180 480 45 57 20 6204 63 41 5 3.2
CB200 200 500 45 57 20 6204 64 41 5 3.3
CB230 230 580 51 63 25 6205 67 47 5 4.7
CB250 250 680 51 63 25 6205 67 47 5 6.1
CB300 300 720 51 70 30 6206 82 52 5 7.9

中荷重用鋳鉄車輪（ＣＳＢ型）

商品画像（ＣＳＢ１５０）
寸法図
中荷重用の鋳鉄車輪（外径加工）、ベアリング入タイプです。
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 タイヤ巾
W		 ボス巾
W1		 軸径
d		 ベアリング ボス径
D2		 ベアリング当り
a		 アーム数 製品重量
(kg)
CSB100 100 200 35 42 12 6201 47 30 ベタ 1.0
CSB130 130 360 42 51 20 6204 60 35 5 2.0
CSB150 150 400 45 57 20 6204 61 41 5 2.4
