- 鋳物金具、鋳物芯の中荷重用ゴム車輪付きキャスターです。
- ベアリングなし仕様です。

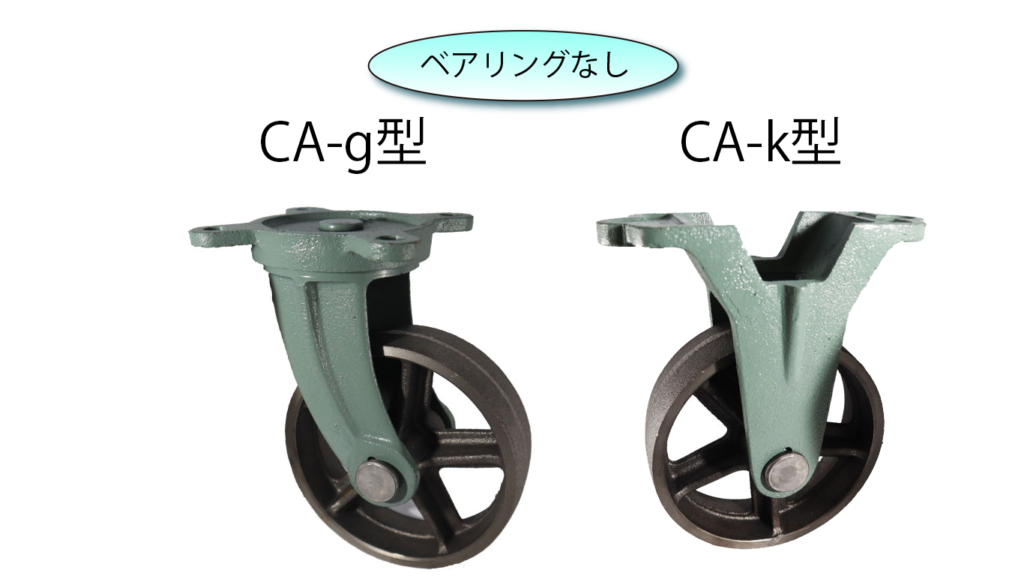

鋳鉄車輪付自在車（ＣＡ－ｇ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| CA-g50 | 50 | 80 | 75 | 23 | 64X64 | 45X45 | 7.0 | 8 | 20 | 0.6 |
| CA-g65 | 65 | 100 | 98 | 27 | 77X77 | 55X55 | 7.0 | 8 | 25 | 0.9 |
| CA-g75 | 75 | 140 | 122 | 32 | 85x85 | 62x62 | 6.5 | 10 | 25 | 1.2 |
| CA-g100 | 100 | 200 | 145 | 35 | 107X107 | 80X80 | 7.5 | 11 | 30 | 2.0 |
| CA-g130 | 130 | 360 | 178 | 42 | 122X122 | 95X95 | 7.5 | 13 | 40 | 3.7 |
| CA-g150 | 150 | 400 | 210 | 45 | 126X126 | 100X100 | 8.5 | 13 | 45 | 4.4 |
| CA-g180 | 180 | 480 | 230 | 45 | 137X137 | 102X102 | 9.0 | 13 | 45 | 5.1 |
| CA-g200 | 200 | 500 | 255 | 45 | 145X145 | 112X112 | 9.0 | 13 | 50 | 6.2 |
| CA-g250 | 250 | 680 | 315 | 51 | 177X177 | 140X140 | 11.0 | 15 | 65 | 10.5 |
| CA-g300 | 300 | 720 | 360 | 51 | 187X187 | 150X150 | 12.5 | 15 | 105 | 14.1 |
鋳鉄車輪付固定車（ＣＡ－ｋ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| CA-k50 | 50 | 80 | 75 | 23 | 73X45 | 50 | 7.5 | 8 | 0.5 |
| CA-k65 | 65 | 100 | 98 | 27 | 88X49 | 63 | 10.5 | 8 | 0.8 |
| CA-k75 | 75 | 140 | 122 | 31 | 125x55 | 103 | 7.5 | 10 | 0.9 |
| CA-k100 | 100 | 200 | 145 | 35 | 130X65 | 102 | 12.0 | 11 | 1.7 |
| CA-k130 | 130 | 360 | 178 | 42 | 155X75 | 128 | 12.0 | 13 | 2.8 |
| CA-k150 | 150 | 400 | 210 | 45 | 183X75 | 150 | 12.0 | 13 | 3.8 |
| CA-k180 | 180 | 480 | 230 | 45 | 205X82 | 162 | 12.0 | 14 | 4.6 |
| CA-k200 | 200 | 500 | 255 | 45 | 208X85 | 165 | 13.0 | 14 | 5.2 |
| CA-k250 | 250 | 680 | 315 | 51 | 208X93 | 168 | 13.5 | 15 | 8.2 |
| CA-k300 | 300 | 720 | 360 | 51 | 210X95 | 175 | 13.5 | 15 | 10.9 |
