キャッチパレットトラック　ステンレス仕様

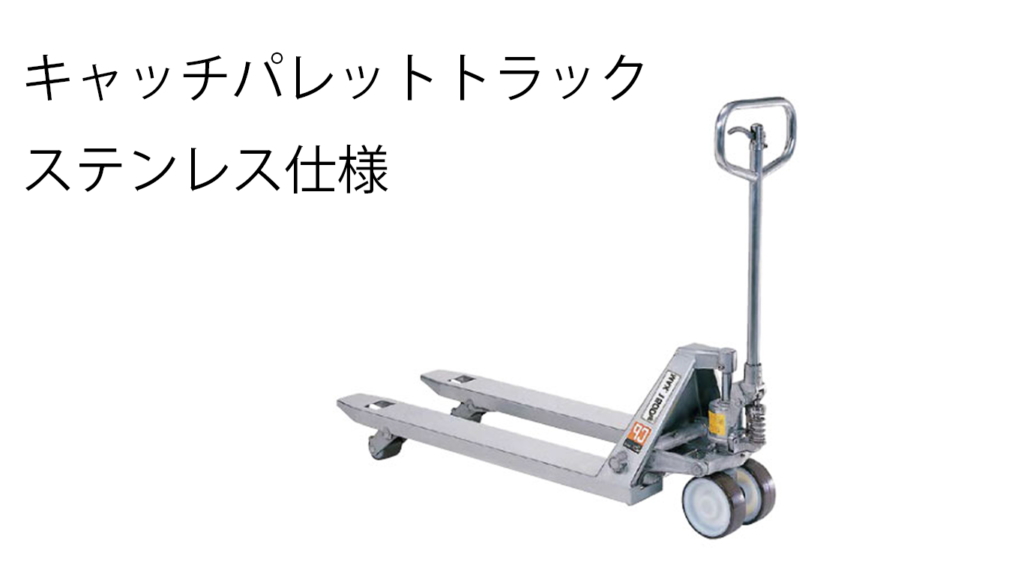

★製品画像（ＣＰＦＳ－１５Ｓ－１０７－Ａ）

★寸法図

〇メンテナンス不要の独創設計。画期的な搬送をお約束します。
〇豊富なバリエーションの中から、最適な機種をお選びいただけます。

オールステンレス型キャッチパレットトラック

細部にわたりオールステンレス化を実現

単位:mm

型式	最大積載荷重(kg)	最低位 H1	最高位 H2	フォーク					全長 L4	全高 H3	ステアリングホイル φx幅	ロードホイル φx幅	車体重量 (kg)
型式	最大積載荷重(kg)	最低位 H1	最高位 H2	外幅W1	長さL1	長さL2	長さL3	内幅W2	全長 L4	全高 H3	ステアリングホイル φx幅	ロードホイル φx幅	車体重量 (kg)
CPFS-10S-100	1000	80	200	520	1000	925	775	280	1360	1160	カルオス 150×45	カルオス 80×56	56
CPFS-10J-100	1000	80	200	600	1000	925	775	360	1360	1160	カルオス 150×45	カルオス 80×56	58
CPFS-10S-100H	1000	65	185	520	1000	920	775	280	1360	1160	カルオス 150×45	カルオス 65×56	56
CPFS-10J-100H	1000	65	185	600	1000	920	775	360	1360	1160	カルオス 150×45	カルオス 65×56	58
CPFS-15M-85-A	1500	80	200	470	850	730	570	170	1230	1170	カルオス 180×60	カルオス 80×73	54
CPFS-15S-107-A	1500	80	200	520	1070	950	790	220	1450	1170	カルオス 180×60	カルオス 80×73	64
CPFS-15L-107-A	1500	80	200	685	1070	950	790	385	1450	1170	カルオス 180×60	カルオス 80×73	70
CPFS-15L-122-A	1500	80	200	685	1220	1100	940	385	1600	1170	カルオス 180×60	カルオス 80×73	73
CPFS-15S-107H-A	1500	65	185	520	1070	940	790	220	1450	1170	カルオス 180×60	カルオス 65×73	64
CPFS-15J-107H-A	1500	65	185	620	1070	940	790	320	1450	1170	カルオス 180×60	カルオス 65×73	65
CPFS-15L-122H-A	1500	65	185	685	1220	1090	940	385	1600	1170	カルオス 180×60	カルオス 65×73	73
CPFS-20S-107-A	2000	80	200	520	1070	950	790	220	1450	1170	カルオス 180×60	カルオス 80×73	67
CPFS-20L-122-A	2000	80	200	685	1220	1100	940	385	1600	1170	カルオス 180×60	カルオス 80×73	76

準ステンレス型キャッチパレットトラック

★製品画像（ＣＰＦＧ－１５Ｓ－１０７－Ａ）

★寸法図

フレーム・ハンドル・車軸関係はステンレス。その他はニッケルクロームメッキ仕上げ。

単位:mm

型式	最大積載荷重(kg)	最低位 H1	最高位 H2	フォーク					全長 L4	全高 H3	ステアリングホイル φx幅	ロードホイル φx幅	車体重量 (kg)
型式	最大積載荷重(kg)	最低位 H1	最高位 H2	外幅W1	長さL1	長さL2	長さL3	内幅W2	全長 L4	全高 H3	ステアリングホイル φx幅	ロードホイル φx幅	車体重量 (kg)
CPFG-15M-85-A	1500	80	200	470	850	730	570	170	1230	1170	カルオス 180×60	カルオス 80×73	54
CPFG-15S-107-A	1500	80	200	520	1070	950	790	220	1450	1170	カルオス 180×60	カルオス 80×73	64
CPFG-15L-107-A	1500	80	200	685	1070	950	790	385	1450	1170	カルオス 180×60	カルオス 80×73	70
CPFG-15L-122-A	1500	80	200	685	1220	1100	940	385	1600	1170	カルオス 180×60	カルオス 80×73	73
CPFG-15S-107H-A	1500	65	185	520	1070	940	790	220	1450	1170	カルオス 180×60	カルオス 65×73	64
CPFG-15J-107H-A	1500	65	185	620	1070	940	790	320	1450	1170	カルオス 180×60	カルオス 65×73	65
CPFG-15L-122H-A	1500	65	185	685	1220	1090	940	385	1600	1170	カルオス 180×60	カルオス 65×73	73
CPFG-30L-122-A	3000	85	205	685	1220	1160	920	345	1600	1170	ウレタン 180×70	ナイロン 80×75	134
