★製品画像
★寸法図
〇メンテナンス不要の独創設計。画期的な搬送をお約束します。
〇豊富なバリエーションの中から、最適な機種をお選びいただけます。

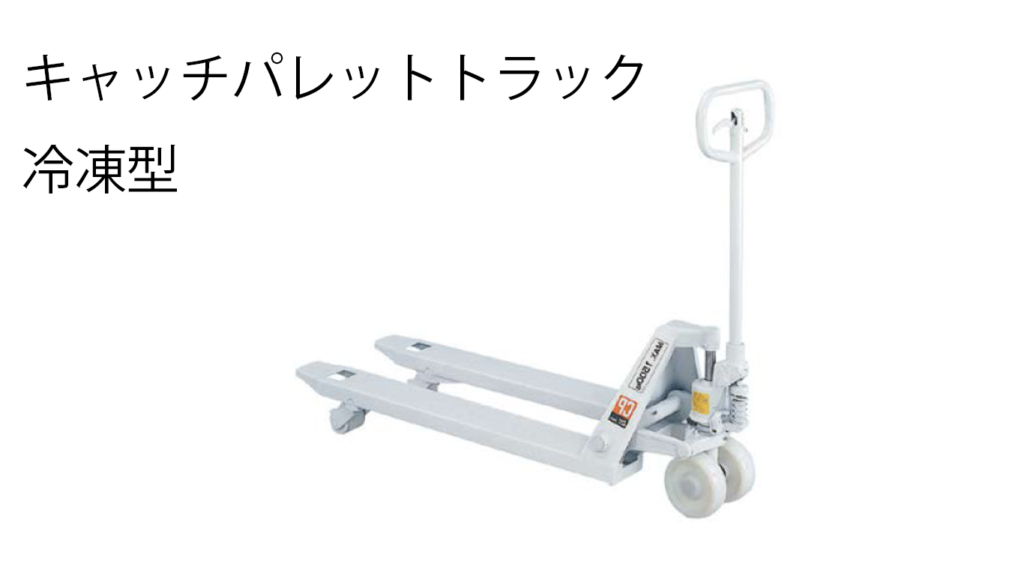

冷凍型キャッチパレットトラック
単位:mm
| 型式 | 最大積載荷重(kg) | 最低位 H1 |
最高位 H2 |
フォーク | 全長 L4 |
全高 H3 |
ステアリングホイル φx幅 |
ロードホイル φx幅 |
車体重量 (kg) |
||||
| 外幅W1 | 長さL1 | 長さL2 | 長さL3 | 内幅W2 | |||||||||
| CPF-15M-85-A | 1500 | 80 | 200 | 470 | 850 | 730 | 570 | 170 | 1230 | 1170 | ナイロン 175×60 |
ナイロン 80×75 |
56 |
| CPF-15S-107-A | 1500 | 80 | 200 | 520 | 1070 | 950 | 790 | 220 | 1450 | 1170 | ナイロン 175×60 |
ナイロン 80×75 |
66 |
| CPF-15L-107-A | 1500 | 80 | 200 | 685 | 1070 | 950 | 790 | 385 | 1450 | 1170 | ナイロン 175×60 |
ナイロン 80×75 |
72 |
| CPF-15L-122A | 1500 | 80 | 200 | 685 | 1220 | 1100 | 940 | 385 | 1600 | 1170 | ナイロン 175×60 |
ナイロン 80×75 |
75 |
| CPF-15S-107H-A | 1500 | 65 | 185 | 520 | 1070 | 940 | 790 | 220 | 1450 | 1170 | ナイロン 175×60 |
ナイロン65×73 | 66 |
| CPF-15L-122H-A | 1500 | 65 | 185 | 685 | 1220 | 1090 | 940 | 385 | 1600 | 1170 | ナイロン 175×60 |
ナイロン65×73 |
75 |
| CPF-20S-107-A | 2000 | 80 | 200 | 520 | 1070 | 950 | 790 | 220 | 1450 | 1170 | ナイロン 175×60 |
ナイロン80×75 | 71 |
| CPF-20L-122-A | 2000 | 80 | 200 | 685 | 1220 | 1100 | 940 | 385 | 1600 | 1170 | ナイロン 175×60 |
ナイロン80×75 | 79 |
