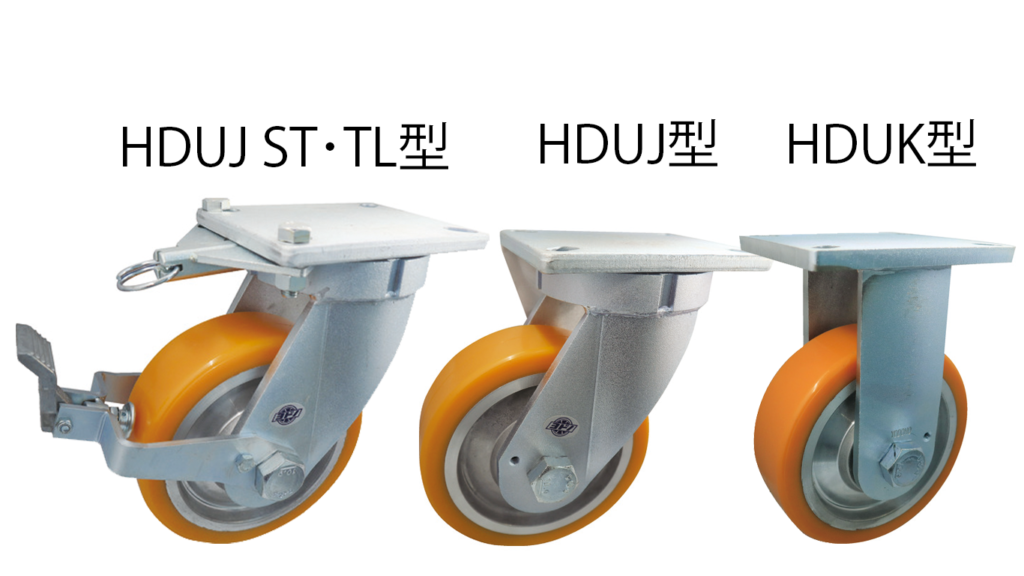

超重量用高硬度ウレタンキャスター

  • 国内規格キャスターで最高許容荷重
    (車輪径150φ・・・1500kg、車輪径200φ・・・2000kg)

  • 金具は鍛造品で強度は鋳物の5倍です。
  • 旋回部もスラストベアリングテーパーローラーベアリングの採用により高負荷に対してもスムーズな回転と静音性を実現しました。
  • 高硬度ウレタン車輪(硬度95°)によりたわみも解消し、始動抵抗も軽減し、滑らかな走行です。
  • オプションの90°旋回ロック装置を開発、車輪ストッパーも製作し、まさに完璧なキャスターです。
  • 美しいデザイン堅固な熔接構造により長時間の使用に耐える商品です。

超重量用高硬度ウレタンキャスター自在車(HDUJ型)

★製品画像(HDUJ200)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
備芯
E
製品重量
(kg)
HDUJ150 150 1500 225 65 175×140 148×111~
133×100
12 14.2 62 10.2
HDUJ200 200 2000 275 65 175×140 148×111~
133×100
12 14.2 70 12.1
走行速度は8km/h以下にて走行してください。

超重量用高硬度ウレタンキャスター自在車ストッパー付(HDUJ ST型)

★製品画像(HDUJ200ST)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
備芯
E
ペダルロットK 製品重量
(kg)
HDUJ150ST 150 1500 225 65 175×140 148×111~
133×100
12 14.2 62 179 11.0
HDUJ200ST 200 2000 275 65 175×140 148×111~
133×100
12 14.2 70 202 13.0
走行速度は8km/h以下にて走行してください。

超重量用高硬度ウレタンキャスター自在車旋回ロック付(HDUJ TL型)

★製品画像(HDUJ200TL)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座AxB 取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
備芯
E
ロックピン
長さ L
製品重量
(kg)
HDUJ150TL 150 1500 225 65 175×140 148×111~
133×100
12 14.2 62 164 10.5
HDUJ200TL 200 2000 275 65 175×140 148×111~
133×100
12 14.2 70 164 12.4
走行速度は8km/h以下にて走行してください。

超重量用高硬度ウレタンキャスター自在車ストッパー旋回ロック付
(HDUJ STーTL型)

★製品画像(HDUJ200STーTL)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
備芯
E
ペダル
ロット K
ロックピン
長さ L
製品重量
(kg)
HDUJ150ST-TL 150 1500 225 65 175×140 148×111~
133×100
12 14.2 62 179 164 11.3
HDUJ200ST-TL 200 2000 275 65 175×140 148×111~
133×100
12 14.2 70 202 164 13.3
走行速度は8km/h以下にて走行してください。

超重量用高硬度ウレタンキャスター固定車(HDUK型)

★製品画像(HDUK200)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
製品重量
(kg)
HDUK150 150 1500 225 65 175×140 148×111~
133×100
12 14.2 7.2
HDUK200 200 2000 275 65 175×140 148×111~
133×100
12 14.2 9.0
走行速度は8km/h以下にて走行してください。

超重量用高硬度ウレタンキャスター固定車ストッパー付(HDUK ST型)

★製品画像(HDUK200ST)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
製品重量
(kg)
HDUK150ST 150 1500 225 65 175×140 148×111~
133×100
12 14.2 8.0
HDUK200ST 200 2000 275 65 175×140 148×111~
133×100
12 14.2 9.9
走行速度は8km/h以下にて走行してください。

フットカバー付、他別作も可能です。
お気軽にお問い合わせください。
