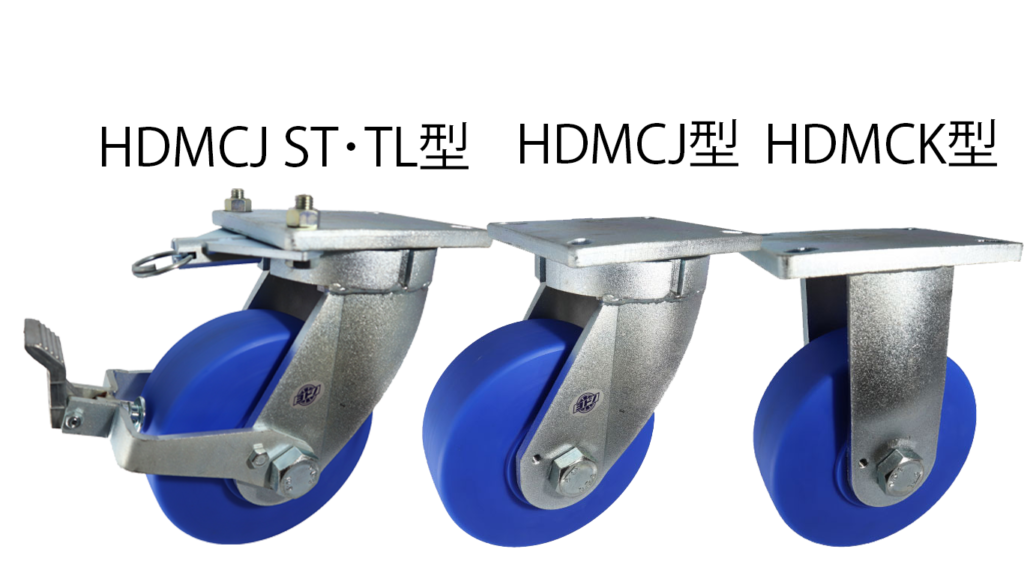

超重量用ＭＣナイロンキャスター

  • 国内規格キャスターで最高許容荷重
    （車輪径１５０φ・・・１８００ｋｇ、車輪径２００φ・・・２５００ｋｇ）

  • 金具は鍛造品で強度は鋳物の５倍です。
  • 旋回部もスラストベアリングとテーパーローラーベアリングの採用により高負荷に対してもスムーズな回転と静音性を実現しました。
  • オプションの９０°旋回ロック装置を開発、車輪ストッパーも製作し、まさに完璧なキャスターです。
  • 美しいデザインと堅固な熔接構造により長時間の使用に耐える商品です。
  • ＭＣナイロン車輪は耐熱・耐寒・耐油・耐摩耗とほとんどの環境に優れていますが、悪路での使用には不向きです。

超重量用ＭＣナイロンキャスター自在車（ＨＤＭＣＪ型）

★製品画像（ＨＤＭＣＪ２００）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 製品重量
(kg)
HDMCJ150 150 1800 225 65 175×140 148×111~
133×100		 12 14.2 62 9.8
HDMCJ200 200 2500 275 65 175×140 148×111~
133×100		 12 14.2 70 11.1
HDMCJ250 250 2800 300 65 175×140 148×111~
133×100		 12 14.2 70 12.1
走行速度は8km/h以下にて走行してください。

超重量用ＭＣナイロンキャスター自在車ストッパー付（ＨＤＭＣＪ　ＳＴ型）

★製品画像（ＨＤＭＣＪ２００ＳＴ）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 ペダルロット
K		 製品重量
(kg)
HDMCJ150ST 150 1800 225 65 175×140 148×111~
133×100		 12 14.2 62 179 10.6
HDMCJ200ST 200 2500 275 65 175×140 148×111~
133×100		 12 14.2 70 202 12.0
走行速度は8km/h以下にて走行してください。

超重量用ＭＣナイロンキャスター自在車旋回ロック付（ＨＤＭＣＪ　ＴＬ型）

★製品画像（ＨＤＭＣＪ２００ＴＬ）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 ロックピン
長さ L		 製品重量
(kg)
HDMCJ150TL 150 1800 225 65 175×140 148×111~
133×100		 12 14.2 62 164 10.1
HDMCJ200TL 200 2300 275 65 175×140 148×111~
133×100		 12 14.2 70 164 11.4
HDMCJ250TL 250 2800 300 65 175×140 148×111~
133×100		 12 14.2 70 164 12.4
走行速度は8km/h以下にて走行してください。

超重量用ＭＣナイロンキャスター自在車ストッパー旋回ロック付
（ＨＤＭＣＪ　ＳＴーＴＬ型）

★製品画像（ＨＤＭＣＪ２００ＳＴーＴＬ）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 備芯
E		 ペダルロット
K		 ロックピン
長さ L		 製品重量
(kg)
HDMCJ150
ST-TL		 150 1800 225 65 175×140 148×111~
133×100		 12 14.2 62 179 164 10.9
HDMCJ200
ST-TL		 200 2300 275 65 175×140 148×111~
133×100		 12 14.2 70 202 164 12.3
走行速度は8km/h以下にて走行してください。

超重量用ＭＣナイロンキャスター固定車（ＨＤＭＣＫ型）

★製品画像（ＨＤＭＣＫ２００）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
HDMCK150 150 1800 225 65 175×140 148×111~
133×100		 12 14.2 6.8
HDMCK200 200 2500 275 65 175×140 148×111~
133×100		 12 14.2 8.0
HDMCK250 250 2800 300 65 175×140 148×111~
133×100		 12 14.2 9.0
走行速度は8km/h以下にて走行してください。

超重量用ＭＣナイロンキャスター固定車（ＨＤＭＣＫ　ＳＴ型）

★製品画像（ＨＤＭＣＫ２００ＳＴ）
★寸法図
単位:mm
品名 車輪外径
D		 許容荷重
(kg)		 車輪取付
高さ H		 タイヤ巾
W		 取付座
AxB		 取り付け穴ピッチ
P1xP2		 ベース厚
t		 取付穴径
Q		 製品重量
(kg)
HDMCK150ST 150 1800 225 65 175×140 148×111~
133×100		 12 14.2 7.6
HDMCK200ST 200 2500 275 65 175×140 148×111~
133×100		 12 14.2 8.9
走行速度は8km/h以下にて走行してください。
フットカバー付、他別作も可能です。
お気軽にお問い合わせください。
