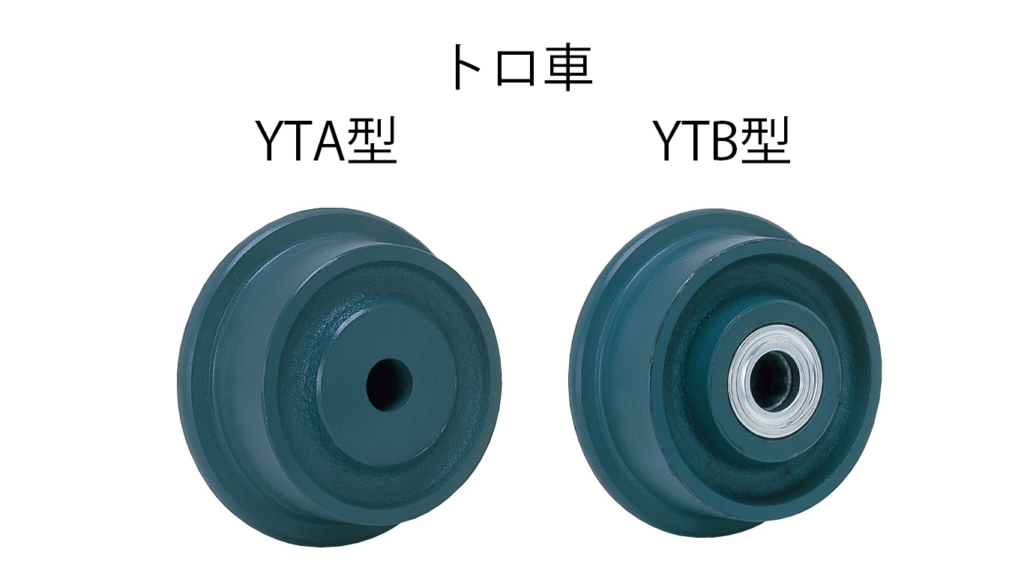

トロ車

ヨドノ製トロ車(ベアリング入)引戸用

★製品画像
★寸法図
単位:mm
品名 車輪外径
D1
耳径D2 車輪幅
W1
レール当たり幅
W2
ボス巾
W
穴径
d
標準荷重
(kg)
YTB75 トロ車B式75 75 99 37 26 45 17 300
YTB100 トロ車B式100 100 130 46 34 51 20 400
YTB130 トロ車B式130 130 155 51 38 61 25 600
YTB150 トロ車B式150 150 183 57 45 62 25 700

ヨドノ製トロ車(ベアリングなし)引戸用

★製品画像
★寸法図
単位:mm
品名 車輪外径
D1
耳径D2 車輪幅
W1
レール当たり幅
W2
ボス巾
W
穴径
d
標準荷重
(kg)
YTA75 トロ車A式75 75 99 37 26 45 17 300
YTA100 トロ車A式100 100 130 46 34 51 20 400
YTA130 トロ車A式130 130 155 51 38 61 25 600
YTA150 トロ車A式150 150 183 57 45 62 25 700
