ヨドノ製アングル車金具付（ベアリング入）

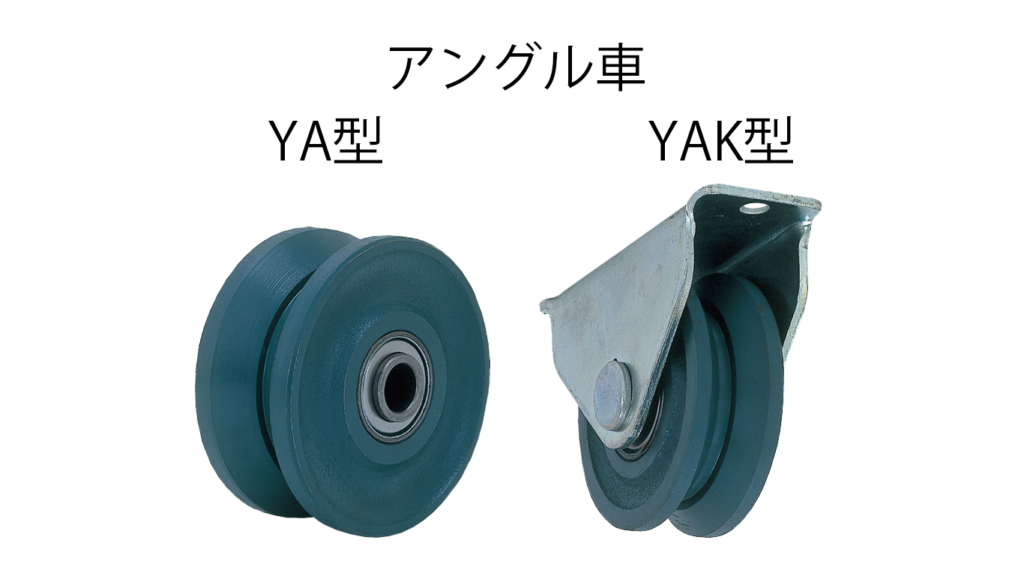

★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) | 車輪取付高さ C | プレート ExA | センター B |
取付ピッチ P |
シャフト径 d |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| YAK75 アングル車金具付75 |
75 | 150 | 83 | 48×120 | 45 | 100 | 10 | 3.5 | 10.5 | 1.1 |
| YAK100 アングル車金具付100 |
100 | 300 | 110 | 55×146 | 60 | 128 | 20 | 4 | 10.5 | 2.3 |
| YAK125 アングル車金具付125 |
125 | 400 | 135 | 67×180 | 72 | 150 | 20 | 5 | 12 | 4.1 |
ヨドノ製アングル車（ベアリング入）引戸用
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪幅 W1 |
車輪幅 W2 |
総幅 W |
穴径 d |
溝巾 h |
レール当たり径 b |
| YA75 アングル車のみ75 | 75 | 150 | 34 | 20 | 34 | 10 | 7 | 52 |
| YA100 アングル車のみ100 | 100 | 300 | 38 | 24 | 44 | 20 | 7 | 73 |
| YA125 アングル車のみ125 | 125 | 400 | 50 | 30 | 56 | 20 | 7 | 93 |
