LUGパターン車輪

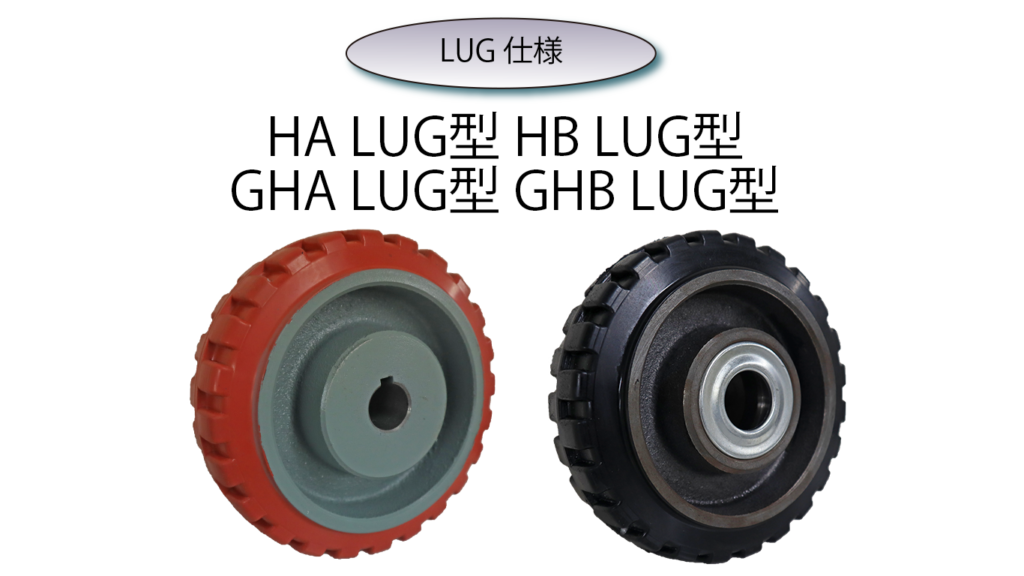

LUGパターン ゴム駆動輪(HA LUG型、GHA LUG型)

商品画像(GHA150x50 LUG 25φH7 キー8×3.3)
寸法図
鋳物芯の中荷重用ジェンゴム車輪、ベアリングなしタイプです。
キー加工はご希望に応じて製作可能です。(キー加工なし、穴なし仕様も可能です。)
穴公差をご指定下さい。
タップ加工が可能です。タップの種類、箇所、角度をご指定下さい。
ボス巾加工が可能です。ご希望の場合はボス巾をご指定下さい。(表の標準ボス巾から車輪幅まで)
他に様々な加工が可能です。お気軽にご相談ください。
基本は加工しやすいFC200の芯金を使用します。
単位:mm
品名 車輪 車輪外径
D
許容荷重
(kg)
タイヤ巾
W
ボス巾
W1
標準軸径
d
キー溝
bxt
リム径
D1
ボス径
D2
アーム数
HA150x50 LUG 黒ゴム 150 225 51 57 25 8×3.3 114 63 ベタ
GHA150x50 LUG 赤ゴム 150 225 51 57 25 8×3.3 114 63 ベタ
HA200x50 LUG 黒ゴム 200 300 51 57 25 8×3.3 165 65 4
GHA200x50 LUG 赤ゴム 200 300 51 57 25 8×3.3 165 65 4

LUGパターン ゴム車輪(HB LUG型、GHB LUG型)

商品画像(HB150x50 LUG)
寸法図
単位:mm
品名 車輪 車輪外径
D
許容荷重
(kg)
タイヤ巾
W
ボス巾
W1
軸径
d
ベアリング リム径
D1
ボス径
D2
ベアリング
当り a
アーム数
HB150x50 LUG 黒ゴム 150 225 51 57 25 6205 114 63 41 ベタ
GHB150x50 LUG 赤ゴム 150 225 51 57 25 6205 114 63 41 ベタ
HB200x50 LUG 黒ゴム 200 300 51 57 25 6205 165 65 41 4
GHB200x50 LUG 赤ゴム 200 300 51 57 25 6205 165 65 41 4
