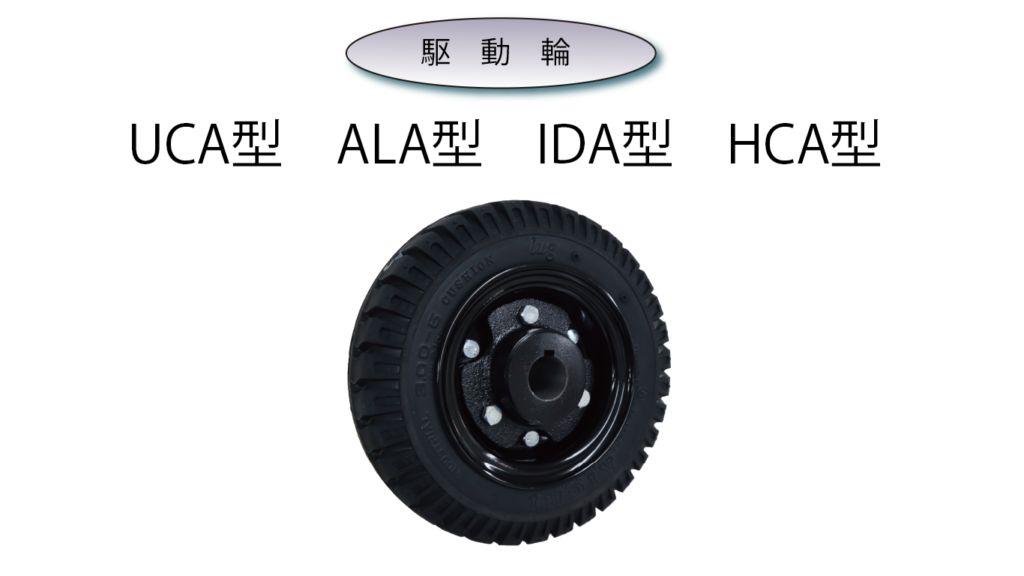

タイヤ付駆動輪
お見積もり、ご注文の際は品名、軸径、穴公差、キー寸法をご指定下さい。
キー加工なし仕様も可能です。
軸径につきましては標準は25φか30φですが、ご希望に応じて25φ以上にて製作可能です。
★製作例(UCA3.00-5 25φ キー8×3.3)
★寸法図
ユニークタイヤ付駆動輪（ＵＣＡ型）
単位:mm
| 品名 | タイヤ外径 D |
タイヤ巾 W |
ボス巾 W1 |
標準穴径 d |
標準キー溝 bxh |
標準取付ボルト NxM |
標準ホイル サイズ |
標準ホイル 板厚 |
荷重(kg) |
| UCA3.00-5 | 250 | 74 | 65 | 25 | 8×3.3 | 3xM8 | 2.15B-5 | 3.2 | 335 |
| 30 | |||||||||
| UCA3.50-5 | 304 | 101 | 65 | 25 | 8×3.3 | 3xM8 | 3.00SP-5 | 3.2 | 420 |
| 30 |
ノーパンクタイヤ付駆動輪（ＡＬＡ型）
単位:mm
| 品名 | タイヤ外径 D |
タイヤ巾 W |
ボス巾 W1 |
標準穴径 d |
標準キー溝 bxh |
標準取付ボルト NxM |
標準ホイル サイズ |
標準ホイル 板厚 |
荷重(kg) |
| ALA10x3-5 | 250 | 73 | 65 | 25 | 8×3.3 | 3xM8 | 3.00SP-5 | 3.2 | 180 |
| 30 | |||||||||
| ALA3.50-5 | 286 | 90 | 65 | 25 | 8×3.3 | 3xM8 | 3.00SP-5 | 3.2 | 200 |
| 30 |
重荷重用空気入タイヤ付駆動輪（ＩＤＡ型）
単位:mm
| 品名 | タイヤ外径 D |
タイヤ巾 W |
ボス巾 W1 |
標準穴径 d |
標準キー溝 bxh |
標準取付ボルト NxM |
標準ホイル サイズ |
標準ホイル 板厚 |
荷重(kg) |
| IDA3.50-5-6P | 290 | 92 | 65 | 25 | 8×3.3 | 3xM8 | 3.00SP-5 | 3.2 | 265 |
| 30 |
空気入タイヤ付駆動輪（ＨＣＡ型）
単位:mm
| 品名 | タイヤ外径 D |
タイヤ巾 W |
ボス巾 W1 |
標準穴径 d |
標準キー溝 bxh |
標準取付ボルト NxM |
標準ホイル サイズ |
標準ホイル 板厚 |
荷重(kg) |
| HCA3.50-5-4P | 286 | 90 | 65 | 25 | 8×3.3 | 3xM8 | 3.00SP-5 | 3.2 | 170 |
| 30 |
標準は黒色タイヤです。
ＵＣＡ３．００－５、ＵＣＡ３．５０－５、ＡＬＡ３．５０－５はホワイトタイヤ仕様も製作可能です。
ＵＣＡ３．００－５、ＵＣＡ３．５０－５、ＡＬＡ３．５０－５はホワイトタイヤ仕様も製作可能です。
