１５０℃耐熱仕様のＭＣナイロン車付重荷重用キャスターです。

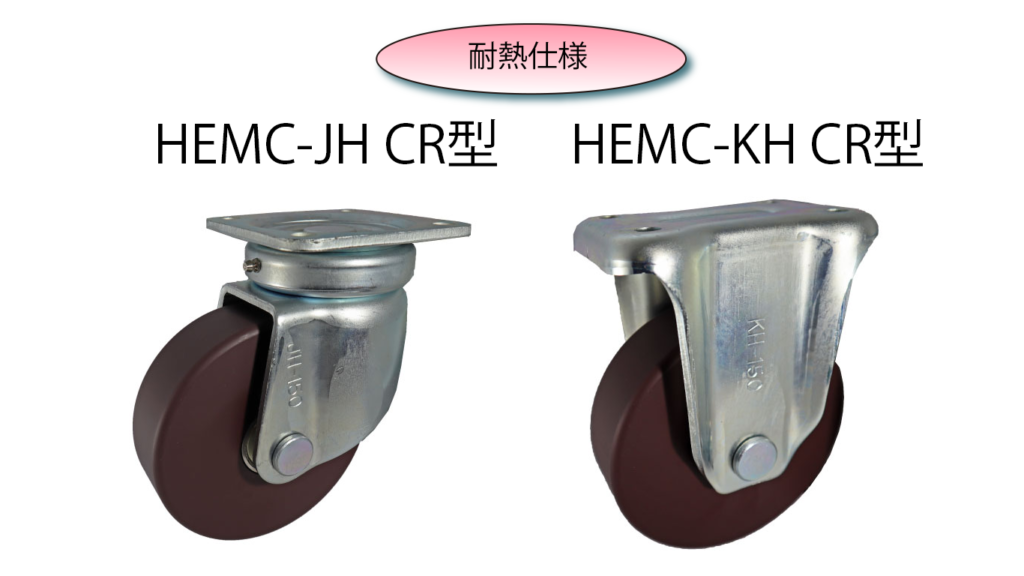

耐熱ＭＣナイロン車輪付自在車（ＨＥＭＣ－ＪＨ ＣＲ型）
★製品画像（ＨＥＭＣ－ＪＨ１５０ ＣＲ）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| HEMC-JH130 CR | 130 | 500 | 177 | 47 | 108×108 | 80×80 | 5.0 | 11.0 | 40 | 3.0 |
| HEMC-JH150 CR | 150 | 550 | 198 | 47 | 120×120 | 90×90 | 5.0 | 11.0 | 45 | 3.7 |
ＪＨ型は旋回部上段にスラストベアリング、下段にテーパーローラーベアリングを内蔵し、重荷重下における円滑なる旋回機能と耐摩耗性を長期にわたり実現しております。
耐熱ＭＣナイロン車輪付固定車（ＨＥＭＣ－ＫＨ ＣＲ型）
★製品画像（ＨＥＭＣ－ＫＨ１５０ ＣＲ）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W | 取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| HEMC-KH130 CR | 130 | 500 | 177 | 47 | 140×96 | 100×56 | 5.0 | 11.0 | 2.5 |
| HEMC-KH150 CR | 150 | 550 | 198 | 47 | 140×96 | 100×56 | 5.0 | 11.0 | 2.8 |
