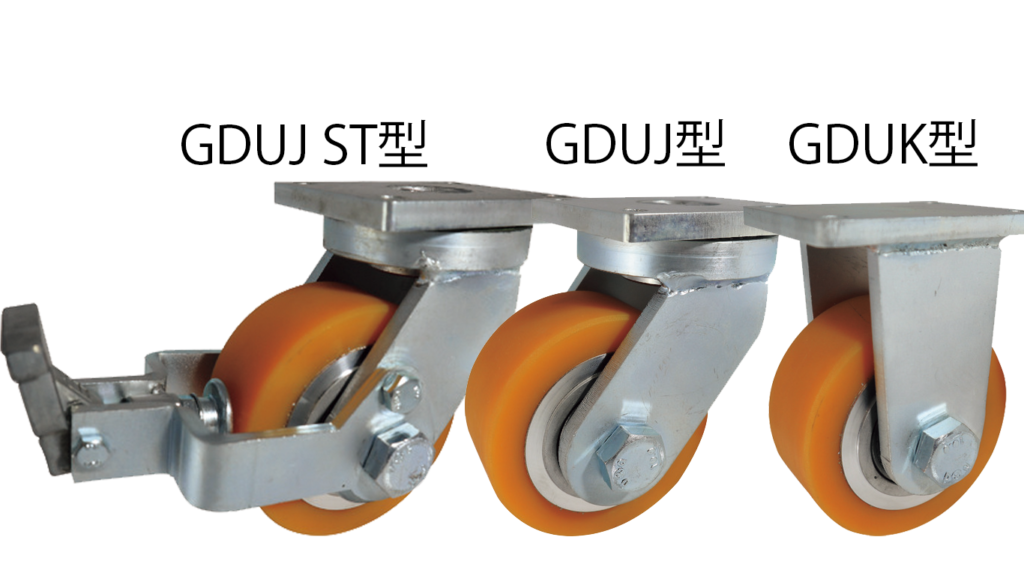

超重量用低床キャスター ウレタン車付

  • 車輪外径80φで最大荷重600kg。車輪外径100φで最大荷重700kg
  • 旋回部に2段階のスラストベアリングを採用し衝撃にも強く、旋回性能を高め、より軽い旋回が望めます。
  • ウレタン車はアルミ芯金にウレタン硬度95°を採用することでたわみも少なく、サビも発生しないため、長期保管可能です。

ウレタン車付自在車(GDUJ型)

★製品画像
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
備芯
E
製品重量
(kg)
GDUJ80 80 600 120 47 100×85 80×60 9 9 40 2.4
GDUJ100 100 700 140 47 100×85 80×60 9 9 40 2.7

ウレタン車付自在車ストッパー付(GDUJ ST型)

★製品画像
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴
ピッチ P1xP2
ベース厚
t
取付穴径
Q
備芯
E
回転半径
L
製品重量
(kg)
GDUJ80-ST 80 600 120 47 100×85 80×60 9 9 40 168 2.9
GDUJ100-ST 100 700 140 47 100×85 80×60 9 9 40 178 3.2

ウレタン車付固定車(GDUK型)

★製品画像
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
製品重量
(kg)
GDUK80 80 600 120 47 100×85 80×60 9 9 1.7
GDUK100 100 700 140 47 100×85 80×60 9 9 2.0

ウレタン車付固定車ストッパー付(GDUKーST型)

★製品画像
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付
高さ H
タイヤ巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
製品重量
(kg)
GDUK80-ST 80 600 120 47 100×85 80×60 9 9 2.2
GDUK100-ST 100 700 140 47 100×85 80×60 9 9 2.5




MCナイロン車付はこちら
