- 車輪外径８０φで最大荷重９００ｋｇ。車輪外径１００φで最大荷重１０００ｋｇ。
- 旋回部に２段階のスラストベアリングを採用し衝撃にも強く、旋回性能を高め、より軽い旋回が望めます。

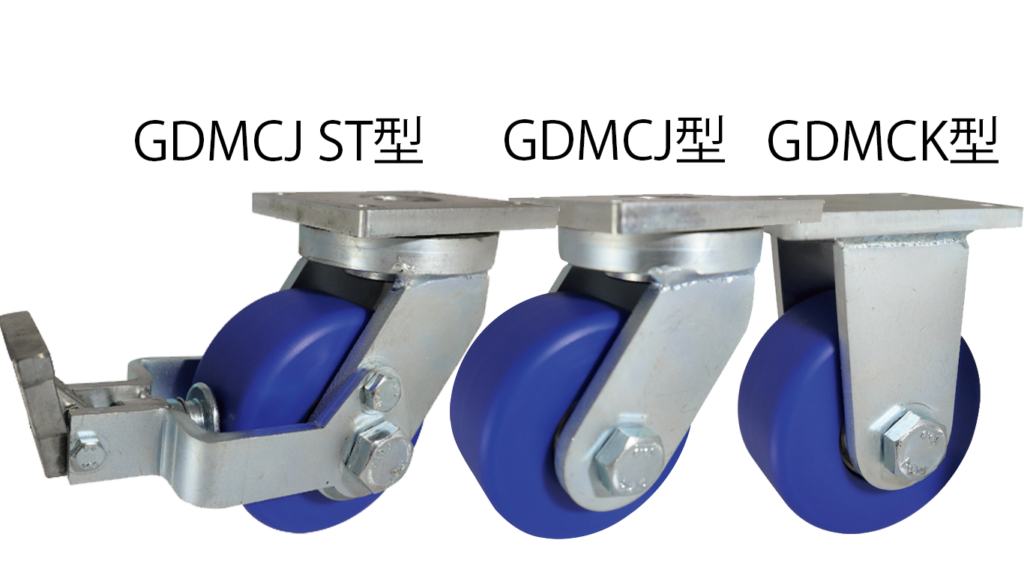

ＭＣナイロン車付自在車（ＧＤＭＣＪ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| GDMCJ80 | 80 | 900 | 120 | 48 | 100×85 | 80×60 | 7.5 | 9 | 40 | 2.3 |
| GDMCJ100 | 100 | 1000 | 140 | 48 | 100×85 | 80×60 | 9 | 9 | 40 | 2.5 |
ＭＣナイロン車付自在車ストッパー付（ＧＤＭＣＪ ＳＴ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴 ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
回転半径 L |
製品重量 (kg) |
| GDMCJ80ST | 80 | 900 | 120 | 48 | 100×85 | 80×60 | 7.5 | 9 | 40 | 168 | 2.8 |
| GDMCJ100ST | 100 | 1000 | 140 | 48 | 100×85 | 80×60 | 9 | 9 | 40 | 178 | 3.1 |
ＭＣナイロン車付固定車（ＧＤＭＣＫ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| GDMCK80 | 80 | 900 | 120 | 48 | 100×85 | 80×60 | 9 | 9 | 1.6 |
| GDMCK100 | 100 | 1000 | 140 | 48 | 100×85 | 80×60 | 9 | 9 | 1.8 |
ＭＣナイロン車付固定車ストッパー付（ＧＤＭＣＫーＳＴ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| GDMCK80ST | 80 | 900 | 120 | 48 | 100×85 | 80×60 | 9 | 9 | 2.1 |
| GDMCK100ST | 100 | 1000 | 140 | 48 | 100×85 | 80×60 | 9 | 9 | 2.3 |
