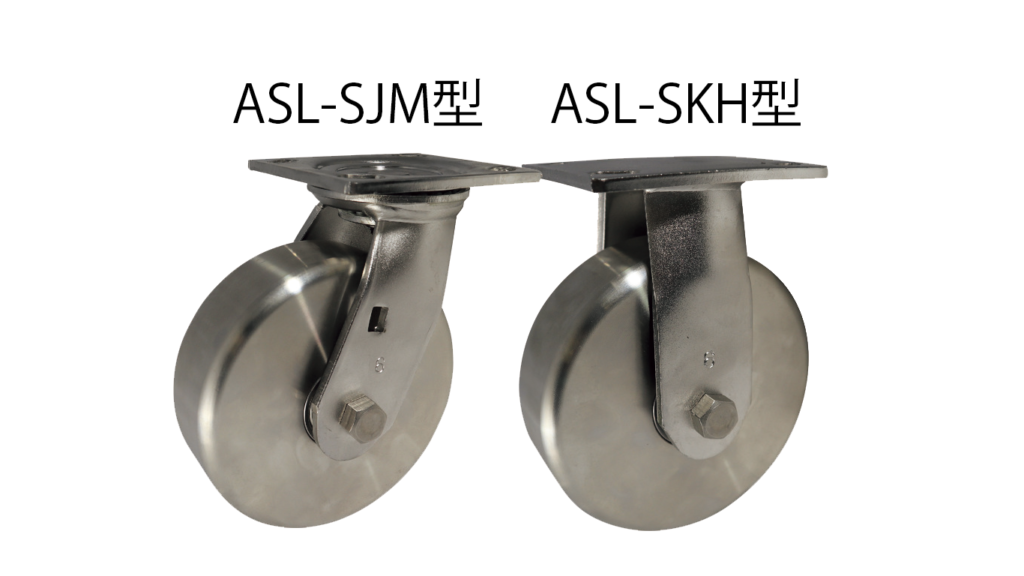

重荷重用ステンレスキャスター ステンレス車付

  • 業界初重荷重用のステンレスキャスターです。
  • 150φで最大荷重700kg、100φで500kgです。
  • 厚板の材用を溶接加工し、金具を製造しており、耐久性に優れた金具です。
  • 取付ピッチは80x80~90x90とし、旋回部分は、鋼球レール部分面積を広くしており、荷重を面で受けるため、旋回部への経年劣化も軽減させております。
  • また、キングピンを埋め込んでおりますので、ガタつきも少なく、スムーズな回転を実現しております。
  • さらに、ステンレス製グリスニップルを取付ており、注油も可能となり長寿命です。
  • 耐薬品性にすぐれ、長時間接地による車輪の変形のリスクもございません。

ステンレス車付ステンレス自在車(ASL-SJM型)

★製品画像(ASL-SJM150)
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付高さ
H
車輪巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
備芯
E
製品重量
(kg)
ASL-SJM100 100 500 143 45 120×120 80×80~
90×90
6 11.5 38 4.1
ASL-SJM150 150 700 189 50 120×120 80×80~
90×90
6 11.5 38 8.2

ステンレス車付ステンレス固定車(ASL-SKH型)

★製品画像
★寸法図
単位:mm
品名 車輪外径
D
許容荷重
(kg)
車輪取付高さ
H
車輪巾
W
取付座
AxB
取り付け穴ピッチ
P1xP2
ベース厚
t
取付穴径
Q
製品重量
(kg)
ASL-SKH100 100 500 143 45 120×120 80×80~
90×90
6 11.5 3.8
ASL-SKH150 150 700 189 50 120×120 80×80~
90×90
6 11.5 7.9
ステンレス車輪付キャスターにはストッパー付仕様はございません。
オプションのステンレス製キャスターホルダーをご使用ください。


ウレタン車付はこちら

MCナイロン車付はこちら
