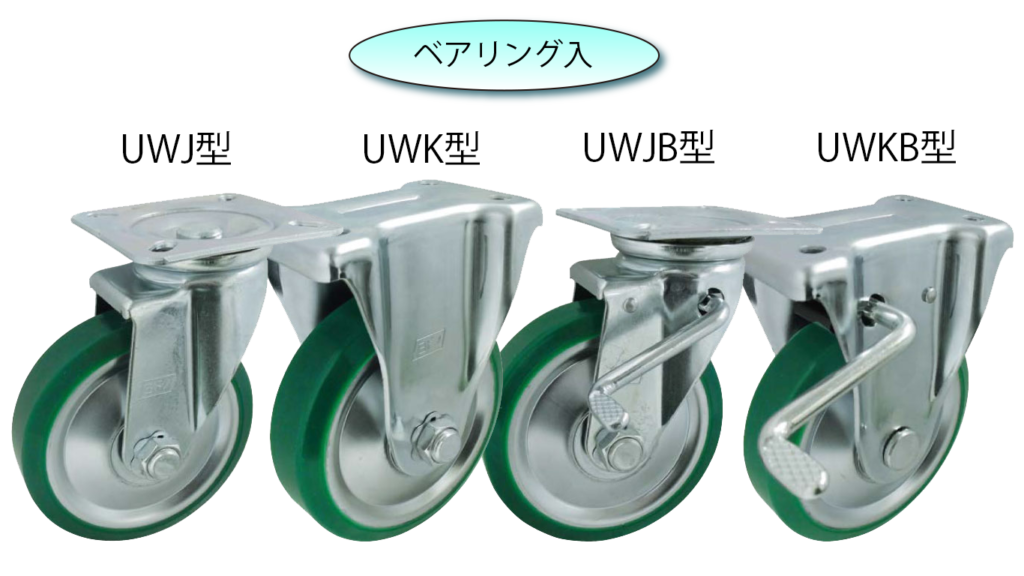

- 中荷重用プレス製キャスターです。
- ベアリング入、ウレタン車輪付です。
ウレタン車輪付自在車（ＵＷＪ型）
★製品画像（ＵＷＪ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| UWJ75 | 75 | 120 | 101 | 32 | 85x85 | 63x63 | 2.3 | 9.5 | 29 | 0.7 |
| UWJ100 | 100 | 180 | 144 | 32 | 95x95 | 71x71 | 3.2 | 11.0 | 35 | 1.0 |
| UWJ130 | 130 | 250 | 177 | 36 | 108x108 | 80x80 | 4.0 | 11.0 | 40 | 1.9 |
| UWJ150 | 150 | 300 | 198 | 38 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 2.3 |
| UWJ200 | 200 | 400 | 250 | 42 | 140x140 | 112x112 | 4.5 | 11.5 | 58 | 3.9 |
| UWJ250 | 250 | 500 | 305 | 45 | 160x160 | 125x125 | 4.5 | 14.0 | 71 | 6.7 |
| UWJ300 | 300 | 600 | 374 | 50 | 175x175 | 140x140 | 4.5 | 14.0 | 71 | 9.0 |
ウレタン車輪付固定車（ＵＷＫ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| UWK75 | 75 | 120 | 101 | 32 | 95x72 | 63x40 | 2.3 | 9.5 | 0.5 |
| UWK100 | 100 | 180 | 144 | 32 | 115x80 | 80x45 | 2.6 | 10.5 | 0.9 |
| UWK130 | 130 | 250 | 177 | 36 | 137x93 | 100x56 | 2.6 | 11.0 | 1.5 |
| UWK150 | 150 | 300 | 198 | 38 | 137x93 | 100x56 | 3.2 | 11.0 | 1.9 |
| UWK200 | 200 | 400 | 250 | 42 | 151x102 | 112x63 | 4.5 | 11.5 | 3.0 |
| UWK250 | 250 | 500 | 305 | 45 | 200x140 | 140x80 | 4.5 | 14.0 | 5.8 |
| UWK300 | 300 | 600 | 374 | 50 | 220x150 | 160x90 | 4.5 | 14.0 | 8.5 |
ウレタン車輪付自在車ストッパー付（ＵＷＪＢ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| UWJB75 | 75 | 120 | 101 | 32 | 85x85 | 63x63 | 2.3 | 9.5 | 29 | 0.7 |
| UWJB100 | 100 | 180 | 144 | 32 | 95x95 | 71x71 | 3.2 | 11.0 | 35 | 1.2 |
| UWJB130 | 130 | 250 | 177 | 36 | 108x108 | 80x80 | 4.0 | 11.0 | 40 | 2.1 |
| UWJB150 | 150 | 300 | 198 | 38 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 2.5 |
| UWJB200 | 200 | 400 | 250 | 42 | 140x140 | 112x112 | 4.5 | 11.5 | 58 | 4.2 |
| UWJB250 | 250 | 500 | 305 | 45 | 160x160 | 125x125 | 4.5 | 14.0 | 71 | 7.1 |
※１００～２００φは左ストッパー仕様もございます。
ウレタン車輪付固定車ストッパー付（ＵＷＫＢ型）
★製品画像
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取り付け穴ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| UWKB75 | 75 | 120 | 101 | 32 | 92x72 | 63x40 | 2.3 | 9.5 | 0.5 |
| UWKB100 | 100 | 180 | 144 | 32 | 115x80 | 80x45 | 2.6 | 10.5 | 0.9 |
| UWKB130 | 130 | 250 | 177 | 36 | 137x93 | 100x56 | 2.6 | 11.0 | 1.5 |
| UWKB150 | 150 | 300 | 198 | 38 | 137x93 | 100x56 | 3.2 | 11.0 | 1.9 |
| UWKB200 | 200 | 400 | 250 | 42 | 151x102 | 112x63 | 4.5 | 11.5 | 3.0 |
固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
