- 低床式のキャスターです。

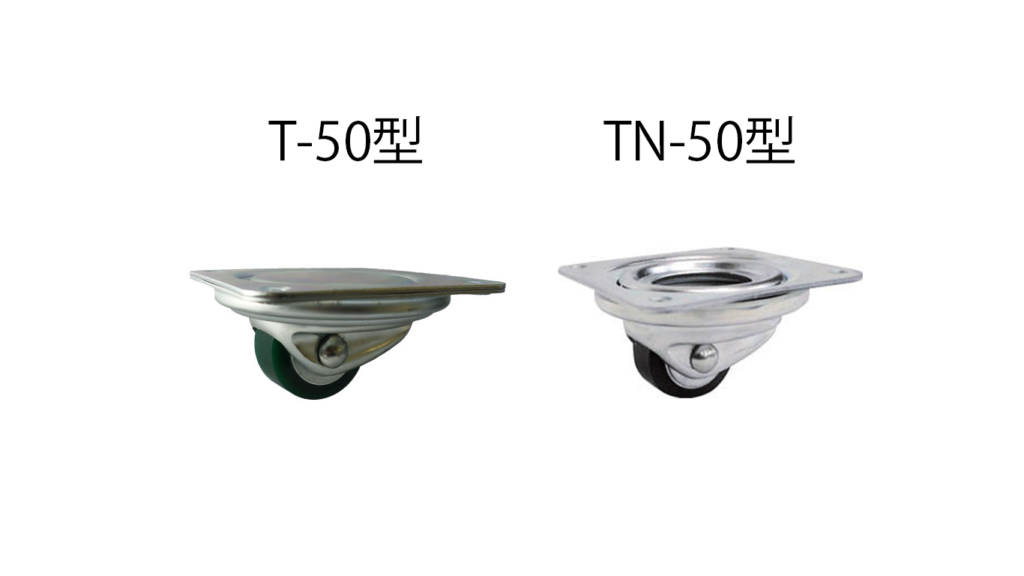

低床式キャスター(T50型)
★製品画像(SUIT50)
![](https://yodono.com/wp-content/uploads/2020/07/SUIT50.jpg)
![](https://yodono.com/wp-content/uploads/2020/07/SUIT50.jpg)
★寸法図
![](https://yodono.com/wp-content/uploads/2020/07/T50寸法図.jpg)
![](https://yodono.com/wp-content/uploads/2020/07/T50寸法図.jpg)
単位:mm
品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H1 |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ PxP |
ベース厚 | 取付穴径 Q |
備芯 E |
製品重量 (kg) |
SUIT50 | 50 | 80 | 57 | 24 | 118×118 | 94×94 | 2.3 | 8.5 | 12 | 0.8 |
FAT50 | 50 | 100 | 57 | 27 | 118×118 | 94×94 | 2.3 | 8.5 | 12 | 1.1 |
RRT50 | 50 | 100 | 57 | 27 | 118×118 | 94×94 | 2.3 | 8.5 | 12 | 0.8 |
FT50 | 50 | 100 | 57 | 27 | 118×118 | 94×94 | 2.3 | 8.5 | 12 | 1.0 |
車輪材質
SUI ・・・ ウレタン車
FA ・・・ 鉄車輪(ベアリングなし)
RR ・・・ MCナイロン車
F ・・・ 鉄車輪(ベアリング入)
低床式キャスター防塵型(TN50型)
★製品画像(SUITN50)
![](https://yodono.com/wp-content/uploads/2020/07/7B8026-TN-50.jpg)
![](https://yodono.com/wp-content/uploads/2020/07/7B8026-TN-50.jpg)
★寸法図
![](https://yodono.com/wp-content/uploads/2020/07/T50寸法図.jpg)
![](https://yodono.com/wp-content/uploads/2020/07/T50寸法図.jpg)
単位:mm
品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付高さ H1 |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ PxP |
ベース厚 | 取付穴径 Q |
備芯 E |
製品重量 (kg) |
SUITN50 | 50 | 80 | 63 | 20.5 | 118×118 | 94×94 | 3.2 | 8.5 | 13 | 0.9 |
FATN50 | 50 | 100 | 63 | 27 | 118×118 | 94×94 | 3.2 | 8.5 | 13 | 1.1 |
RRTN50 | 50 | 100 | 63 | 27 | 118×118 | 94×94 | 3.2 | 8.5 | 13 | 0.8 |
FTN50 | 50 | 100 | 63 | 27 | 118×118 | 94×94 | 3.2 | 8.5 | 13 | 1.0 |
車輪材質
SUI ・・・ ウレタン車
FA ・・・ 鉄車輪(ベアリングなし)
RR ・・・ MCナイロン車
F ・・・ 鉄車輪(ベアリング入)
