- 重荷重用低床式のキャスターです。
- オプションでアジャスターを取付可能です。

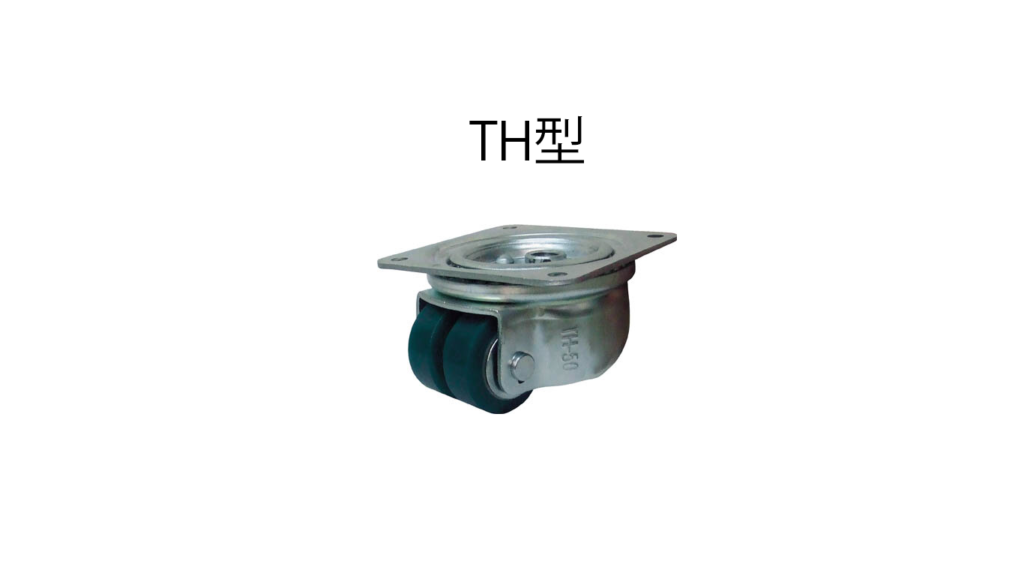

重荷重用低床式キャスター（ＴＨ型）
★製品画像(TSUITH50)
★寸法図
単位:mm
| 品名 | 車輪外形 D |
許容荷重 kg |
車輪取付高さ H1 |
タイヤ巾 | 取付座 AxB |
取り付け穴ピッチ PxP |
ベース厚 t |
取付穴径 Q |
備芯 E |
単重量 kg |
| TSUITH50 | 50 | 150 | 70 | 20.5 | 118×118 | 94×94 | 3.2 | 8.5 | 40 | 1.3 |
| TRRTH50 | 50 | 350 | 70 | 27 | 118×118 | 94×94 | 3.2 | 8.5 | 40 | 1.3 |
| TFTH50 | 50 | 350 | 70 | 27 | 118×118 | 94×94 | 3.2 | 8.5 | 40 | 1.7 |
| TSUITH65 | 65 | 250 | 87 | 25 | 118×118 | 94×94 | 3.2 | 8.5 | 45 | 1.8 |
| TRRTH65 | 65 | 450 | 87 | 25 | 118×118 | 94×94 | 3.2 | 8.5 | 45 | 1.4 |
| TFTH65 | 65 | 450 | 87 | 25 | 118×118 | 94×94 | 3.2 | 8.5 | 45 | 2.2 |
車輪材質
SUI ・・・ ウレタン車
RR ・・・ ＭＣナイロン車
F ・・・ 鉄車輪（ベアリング入）
