- 中荷重用プレス製キャスターです。
- ベアリング入、赤ゴム車輪付です。
- 床面を汚しません。

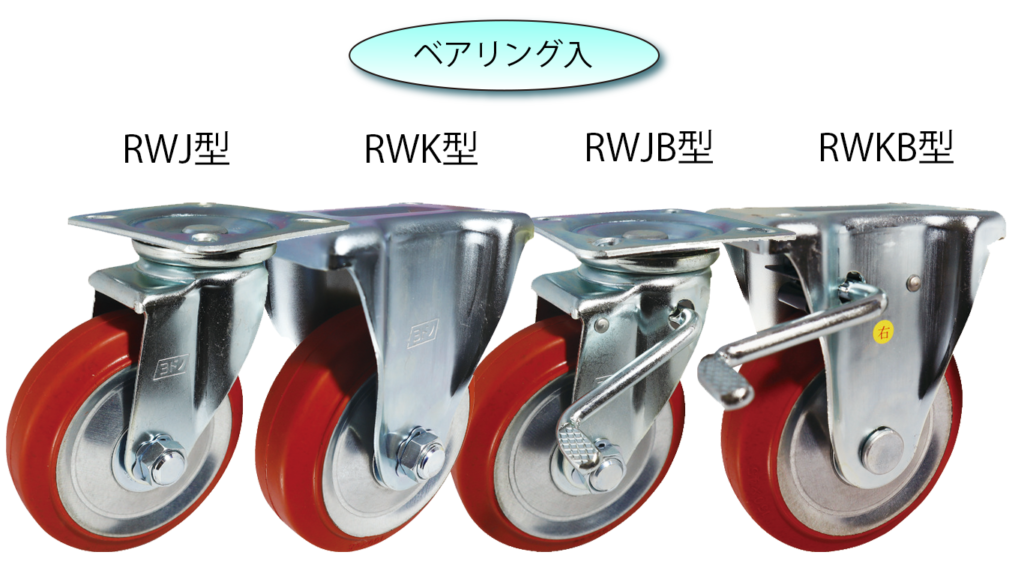

赤ゴム車輪付自在車（ＲＷＪ型）
★製品画像（ＲＷＪ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取付ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| RWJ75 | 75 | 80 | 101 | 32 | 82x82 | 63x63 | 2.3 | 9.5 | 29 | 0.6 |
| RWJ100 | 100 | 130 | 144 | 32 | 95x95 | 71x71 | 3.2 | 11.0 | 35 | 1.1 |
| RWJ130 | 130 | 180 | 177 | 42 | 108x108 | 80x80 | 4.0 | 11.0 | 40 | 1.9 |
| RWJ150 | 150 | 200 | 198 | 45 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 2.2 |
| RWJ180 | 180 | 225 | 240 | 45 | 140x140 | 112x112 | 4.5 | 11.5 | 58 | 3.3 |
| RWJ200 | 200 | 250 | 250 | 45 | 140x140 | 112xX112 | 4.5 | 11.5 | 58 | 3.5 |
| RWJ250 | 250 | 330 | 305 | 50 | 160x160 | 125x125 | 4.5 | 14.0 | 71 | 5.9 |
赤ゴム車輪付固定車（ＲＷＫ型）
★製品画像（ＲＷＫ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取付ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| RWK75 | 75 | 80 | 101 | 32 | 95x72 | 63x40 | 2.3 | 9.5 | 0.4 |
| RWK100 | 100 | 130 | 144 | 32 | 115x80 | 80x45 | 2.6 | 10.5 | 0.8 |
| RWK130 | 130 | 180 | 177 | 42 | 137x93 | 100x56 | 2.6 | 11.0 | 1.5 |
| RWK150 | 150 | 200 | 198 | 45 | 137x93 | 100x56 | 3.2 | 11.0 | 1.8 |
| RWK180 | 180 | 225 | 240 | 45 | 151x102 | 112x63 | 4.5 | 11.5 | 2.4 |
| RWK200 | 200 | 250 | 250 | 45 | 151x102 | 112x63 | 4.5 | 11.5 | 2.6 |
| RWK250 | 250 | 330 | 305 | 50 | 200x140 | 140x80 | 4.5 | 14.0 | 5.0 |
赤ゴム車輪付自在車ストッパー付（ＲＷＪＢ型）
★製品画像（ＲＷＪＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 (kg) |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取付ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
備芯 E |
製品重量 (kg) |
| RWJB75 | 75 | 80 | 101 | 32 | 82x82 | 63x63 | 2.3 | 9.5 | 29 | 0.7 |
| RWJB100 | 100 | 130 | 144 | 32 | 95x95 | 71x71 | 3.2 | 11.0 | 35 | 1.2 |
| RWJB130 | 130 | 180 | 177 | 42 | 108x108 | 80x80 | 4.0 | 11.0 | 40 | 2.1 |
| RWJB150 | 150 | 200 | 198 | 45 | 120x120 | 90x90 | 4.0 | 11.0 | 45 | 2.4 |
| RWJB200 | 200 | 250 | 250 | 45 | 140x140 | 112x112 | 4.5 | 11.5 | 58 | 3.8 |
| RWJB250 | 250 | 330 | 305 | 50 | 160x160 | 125x125 | 4.5 | 14.0 | 71 | 6.3 |
※１００～２００φは左ストッパー仕様もございます。
赤ゴム車輪付固定車ストッパー付（ＲＷＫＢ型）
★製品画像（ＲＷＫＢ１５０）
★寸法図
単位:mm
| 品名 | 車輪外径 D |
許容荷重 kg |
車輪取付 高さ H |
タイヤ巾 W |
取付座 AxB |
取付ピッチ P1xP2 |
ベース厚 t |
取付穴径 Q |
製品重量 (kg) |
| RWKB75 | 75 | 80 | 101 | 32 | 95x72 | 63x40 | 2.3 | 9.5 | 0.5 |
| RWKB100 | 100 | 130 | 144 | 32 | 115x80 | 80x45 | 2.6 | 10.5 | 1.0 |
| RWKB130 | 130 | 180 | 177 | 42 | 137x93 | 100x56 | 2.6 | 11.0 | 1.7 |
| RWKB150 | 150 | 200 | 198 | 45 | 137x93 | 100x56 | 3.2 | 11.0 | 2.0 |
| RWKB200 | 200 | 250 | 250 | 45 | 151x102 | 112x63 | 4.5 | 11.5 | 2.8 |
固定ストッパー車は１個だけの使用では台車が動く恐れがあります。２輪ストッパー車にてご使用ください。
また、弊社では偶数注文の場合、右レバー、左レバーをセットにて出荷します。
